Druckprüfstand

LeckautomatischHelium

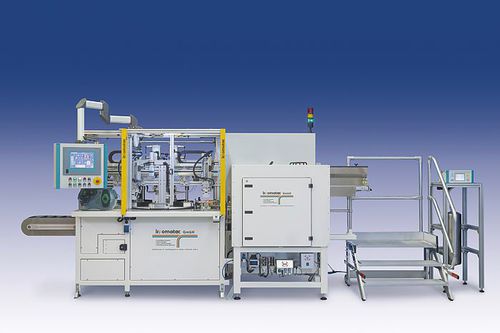

Beispiel I vollautomatische 8-fach Helium Dichtheitsprüfung von verschiedenen Druckschaltergehäusen mit Rundschalttisch für 8 verschiedene Prüflingsvarianten. Bauteilbereitstellung über Bunker und Vereinzelung der Rennertypen mittels Schwingförderer. Optionale Beladung und Einschleusen von Kleinserien möglich. Schnellwechselfähigkeit aller Stationen, sodass ein Typenwechsel binnen 15 min ermöglicht wurde. • Vollautomatische Prüfanlage • Automatische Prüflingsadaption • Taktzeit 2,1 sec / Teil • Prüfdruck 25 bar gegen Vakuum • Nachweisgrenze 1 x 10-6 mbar•l/s • Aufnahme von bis zu 8 Stück • produktbezogenen Heliumkammern mit Abdichtwerkzeugen • Rüstenvorgang auf neuen Typ innerhalb von 15 Minuten möglich • Automatisches Markieren von Gutteilen mittels innomarker und Körnerpunkt • Kammerasystem zur Kontrolle der Markierung auf vorhanden • Automatisches Ausschleusen von n.i.O. Teilen über getaktetes Gurtband Platzsparende Anordnung der Vakuumpumpen und Messsensorik unterhalb der Prüfanlage auf servicefreundlichem Grundgestell • Helium/Luft –Mischstation innomatec Helimix 100-20 • Strombetriebene Hochdruckverdichtereinheit zur Erzeugung des Prüfdrucks • Etikettendrucker zum Erzeugen des Strickcodeetikett für die Bauteilverpackung Beispiel II 1-fach Helium Dichtheitsprüfung von verschiedenen PKW-Abgaswärmetauschern mit Kammerkarussell zum schnellen Rüsten mit geringem Anlagenstillstand. • Automatische Prüflingsadaption • Aufnahme von bis zu 4 Stück produktbezogene • Heliumkammern mit Abdichtwerkzeugen • Rüstenvorgang auf neuen Typ innerhalb weniger Sekunden möglich
