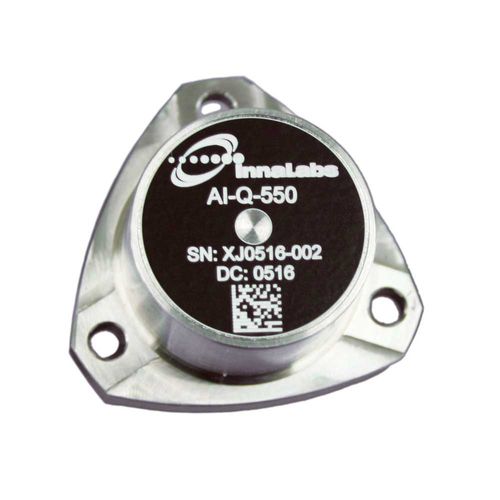

Gehärteter Beschleunigungsmesser AI-Q-550

kompaktmit integriertem Temperaturausgleich

In Strapdown Inertial Navigation Systems sind Beschleunigungssensoren das primäre Werkzeug, um sowohl Gravitations- als auch Inertialbeschleunigungen zu messen und dem Trägerfahrzeug Leit- und Flugsteuerungsparameter in einer eigenständigen Weise zur Verfügung zu stellen. Letztendlich hängt der Erfolg der Mission stark davon ab, wie gut das Strapdown-System funktioniert, und dies wird zu einem großen Teil von den Leistungsmöglichkeiten der Beschleunigungssensoren bestimmt. Wichtigste Leistungsmerkmale -Leistung der Navigationsebene -Gute Vorurteile -Hoher Eingangsbereich -Hohe Stabilität bei Temperaturschwankungen -Hohe Zuverlässigkeit -Interner Temperatursensor zur thermischen Kompensation -Kompaktes, robustes Design Spezifikation Parameter Einheiten Werte Werte Leistung Eingangsbereich (10 Ω Lastwiderstand) g ±80 Bias mg ≤4 Einjährige Wiederholbarkeit des Verbundwerkstoffs (3σ) μg ≤1,000 Temperaturempfindlichkeit μg/°C ≤50 ≤50 Skalenfaktor mA/g ±0,65 bis 0,85 Einjährige Wiederholbarkeit des Verbundwerkstoffs (3σ) ppm ≤600 Temperaturempfindlichkeit ppm/°C ≤100 ≤100 Achsversatz μrad ≤1 ≤1,500 Einjährige Wiederholgenauigkeit des Verbundwerkstoffs (3σ) μrad ≤100 ≤100 Schwingungsrektifikation μg/g2 RMS ≤25 (50-200 Hz) ≤50 (200-750 Hz) ≤100 (750-2000 Hz) Eigenrauschen (1kΩ Lastwiderstand) μg RMS ≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1,500 (500-10 kHz) Umgebung Betriebstemperatur °C -55 bis +105 Schock Halbsinus (4 ms) g 250 Schwingungsspitzen Sinus (≤ 2 kHz) 35 peak 250 Auflösung/Schwellenwert μg ≤1 ≤1 Bandbreite Hz ≥300
