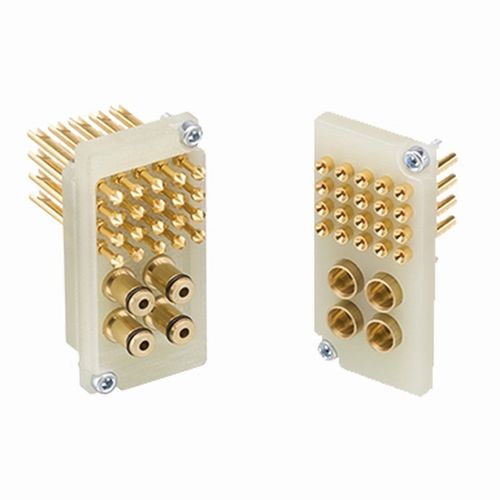

Schnittstellenblock SB Series

Mit Schnittstellenblöcken (SB) werden Signale zwischen Prüfeinrichtung und Testsystem in internen, externen und kundenspezifischen Schnittstellen prozesssicher übertragen. Von INGUN stehen Signal-, Hochstrom-, Hochfrequenz-, Lichtleiter-, Pneumatik-, Misch-, HSD- und Sonderblöcke in unterschiedlichen Ausführungen zur Verfügung. Alle verfügen sie über folgende Leistungsmerkmale: •Kompakte und robuste Bauweise •Prozesssichere Signalübertragung •Hohe Kontakt- und Übertragungsqualität •Gleichbleibend geringe Übergangswiderstände •Anbindung interner, externer und kundenspezifischer Schnittstellen •Schnelle, einfache und präzise Montage •Lebensdauer (unter Laborbedingungen): von 80.000 (Hochstromblöcke) bis 300.000 Lastwechsel (Signalblöcke) Die Signalübertragung erfolgt durch zwei gegenüberliegende Schnittstellenblöcke, die für einen Arbeitsabstand von 15,1 ± 0,5 mm zwischen ihren Montageflächen ausgelegt sind. Dabei verfügt jeweils ein Schnittstellenblock über gefederte Kontaktstifte, der andere über starre Kontaktteile oder über Pneumatik- bzw. Lichtwellenleiter-Kupplungen (HSD-Kupplungen). Hierdurch werden stets eine hohe Kontaktqualität und eine prozesssichere Signalübertragung mit gleichbleibend geringen Übergangswiderständen erreicht. Alle Schnittstellenblöcke verfügen über einheitliche standardisierte Außenabmaße.
