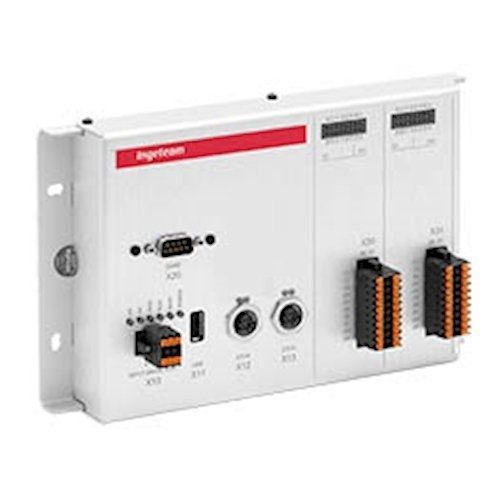

Digitales E/A-Modul INGESYS IC2 RIO

FeldbusRemotedezentral

INGESYS™ IC2 verfügt über ein modulares und erweiterbares Design, das es ermöglicht, eine optimale hardwarelösung für jede Anwendung zu erreichen. Es sind zwei Steuerungstopologien verfügbar: - Zentralisierte Topologie Bei dieser Topologie wird die Steuerung durch ein einziges zentrales System integriert, das ein Prozessormodul modul und bis zu 10 E/A-Module in einem kompakten mechanischen Gehäuse enthält - Verteilte Topologie Bei dieser Topologie wird der Controller durch das zentrale System integriert, das mit bis zu 16 Remote E/A-Einheiten, die über einen CAN-Feldbus verbunden sind. Die dezentralen E/A-Einheiten werden durch ein Kopfmodul und bis zu 8 E/A-Module in einem kompakten kompakten mechanischen Gehäuse integriert. Auf der Grundlage der Anwendungsanforderungen bestimmt der Anwender die spezifischen Komponenten, aus denen das Automatisierungssystem bestehen soll die das Automatisierungssystem bilden, wobei die allgemeinste Architektur, die Zentraleinheiten (Prozessor+Stromversorgung+Kommunikation+E/As) und dezentrale E/A-Einheiten (Header+Stromversorgung Versorgung+I/Os). Nachdem die Komponenten für die zentralen und dezentralen E/A-Einheiten genau definiert worden sind, wird ein kompaktes mechanisches Gehäuse mit einer eindeutigen Kennung für jede dieser Einheiten zugewiesen.
