Dickenmessinstrument Mini

UV3DÖl

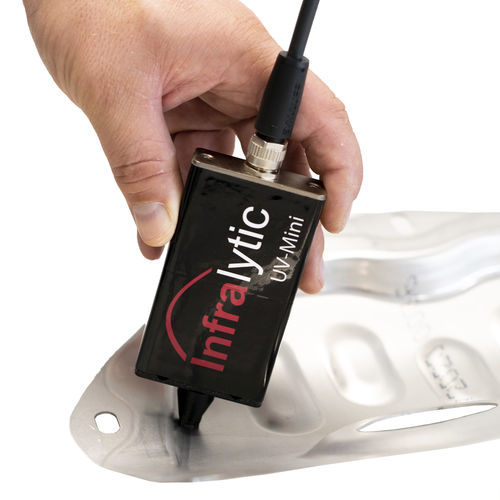

Das Infralytic UV-Mini ist ein Zusatz-Messgerät zum Infralytic Handgerät NG3. Speziell zur Messung der Ölschichtdicke auf metallischen Oberflächen- für komplexe, verformte oder gepresste 3D-Bauteile haben wir das UV-Mini konzipiert. Das UV-Mini wird über das NG3 speziell für die Messaufgabe kalibriert. Die technischen Daten des UV-Mini Messgerätes entsprechen dem Infralytic NG3 Ölschichtdickensensor. Zur Kalibrierung, Bedienung und Anzeige wird ein Smartphone oder Tablet/Notebook mit dem Android Betriebssystem (mind.Version 6) benötigt. Die Software finden Sie als kostenlose Infralytic App im Google Playstore. Die Verbindung zwischen dem NG3 und dem UV-Mini wird automatisch über die Bluetooth-Schnittstellen der Geräte hergestellt. Das UV-Mini wird mittels dem im Lieferumfang befindlichem Datenkabel mit Ihrem Android Endgerät verbunden. Für die unterschiedlichen USB-Ports stehen entsprechende Stecker zur Verfügung. Das Kalibrieren erfolgt menügeführt und dauert ca. 2 Minuten. Anschließend werden bei Bedarf die Messwerte oder Messdatensätze mit Bildern und Kommentaren im Menü dokumentiert und über die Android „Teilen-Funktion“ z.B. per E-Mail geteilt . Einsatzbereiche Die messbare Öldicke liegt zwischen 0,05 und 6 µm (in etwa g/m²) Ölschichtdicke. Standard sind Kalibrationen für: unbehandeltes Kaltfeinblech feuerverzinktes Blech feueraluminiertes Blech elektrolytisch verzinktes Blech (automatische Phosphatierungserkennung) galvannealed Aluminium (Millfinish und EDT) Technische Dokumentation Messmethode: UV-Spektroskopie Messbereich: 0,05 - 6 g/m² Messgenauigkeit: 0,02 - 0,3 g/m²: +/- 0,015 g/m² 0,3 - 2 g/m²: +/- 0,2 g/m² > 2 g/m²: +/- 10% vom Messwert
