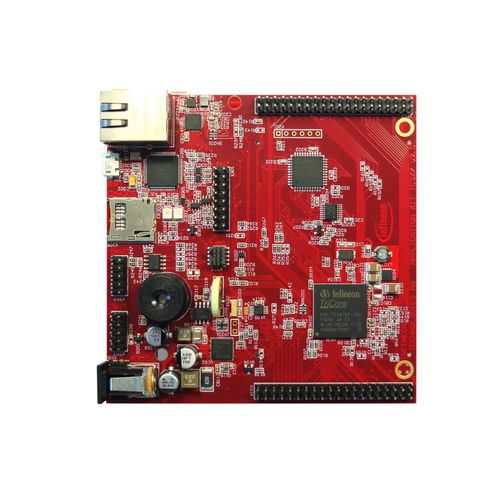

32-Bit-Mikrocontroller KIT_A2G_TC387_3V3_TFT

MehrzweckKommunikationsystem-on-chip

Mit diesem universellen AURIX™ TC387_3.3 V_TFT-Evaluierungsboard können Kunden schnell mit der Entwicklung, Evaluierung und dem Testen ihrer Software beginnen. Das Board verfügt über verschiedene Kommunikationsschnittstellen wie CAN FD, Gigabit Ethernet, SPI, FlexRay sowie ein LCD XGA Display. Ein herunterladbares Benutzerhandbuch hilft bei der Installation, Verwendung und Konfiguration des Boards und enthält die Schaltpläne und das Layout. ( siehe Abschnitt Dokumente ) Zusammenfassung der Merkmale TC387 AURIX™ von Infineon im LFBGA-292-Gehäuse LCD XGA Anzeige 320x240 SD-Kartensteckplatz (mini SD) Hochgeschwindigkeits-CAN-Transceiver (CAN FD-fähig) USB-zu-UART-Brücke Ethernet Gigabit PHY LIN-Transceiver Quarz 20MHz (Standard) oder externe Uhr USB miniWiggler JDS für einfaches Debugging 4 stromsparende Status-LEDs RTC mit Alarm Akustischer Piepser - 100mm x 100mm Steckverbinder: Das Application Kit TC387 bietet eine große Auswahl an Steckern: Standard-Stromanschluss Micro-USB-Anschluss für ASC-Schnittstelle (ASC0) und miniWiggler RJ45-Anschluss für Ethernet (wenn Gigabit Ethernet von der bestückten CPU unterstützt wird) 16-polige Stiftleiste für JTAG-Schnittstelle (OCDS) 10-polige Stiftleiste für DAP 10polige (2x5) Stiftleiste für LIN-Transceiver (LIN) 10polige (2x5) Stiftleiste für CAN High Speed Transceiver (CAN0) zwei 40-polige Anschlüsse mit E/A-Signalen mini-SD-Kartensteckplatz Komponenten: Infineons Multi-Voltage-Sicherheits-Mikroprozessor-Versorgung TLF35584QV LED zur Bestätigung der Spannungsversorgung (5V oder 3,3Volt) LED zur Anzeige des aktiven RESET-Zustands (ESR0) LED zur Anzeige des aktiven miniWiggler JDS LED geschaltet über DAS-Software
