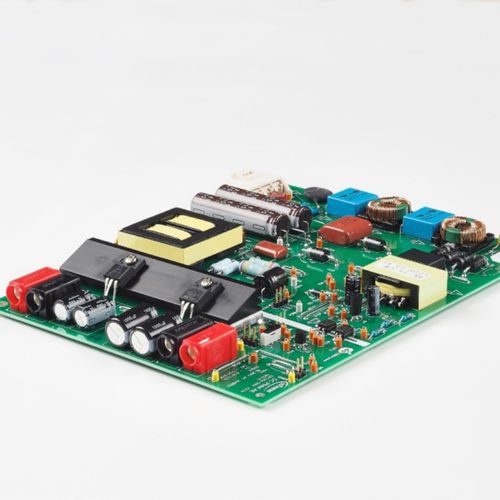

DC/DC-Wandler / SMD DEMO-IDP2308-120W

IndustriekonfigurierbarCE

Das Evaluation Board ist ein digitaler PFC-LLC-Wandler mit Ausgang. Er wird von Infineons digitalem Multimode-PFC-LLC-Combo-Controller IDP2308 der zweiten Generation XDP™ SMPS gesteuert. Der IDP2308 wurde speziell für Schaltnetzteile entwickelt, die in TV-Stromversorgungssystemen und anderen allgemeinen SMPS-Anwendungen eingesetzt werden. Zusammenfassung der Merkmale Konfigurierbarer Multi-Mode-PFC-Gate-Treiber (PFC) Synchrone PFC- und LLC-Burst-Modus-Steuerung Konfigurierbare nichtlineare LLC-VCO-Kurve Konfigurierbarer Soft-Start Erkennung der VAC-Eingangsspannung und X-Cap-Entladung über HV-Pin Zusammenfassung der Vorteile Integrierte 600-V-Startzelle Integrierter erdfreier Treiber basierend auf kernloser Transformatortechnologie Digitaler Multimode-Betrieb für eine höhere Effizienzkurve Unterstützt niedrige Stand-by-Leistung durch direkte X-Cap-Entladefunktion und erweiterte Burst-Mode-Steuerung Eliminiert die Hilfsspannungsversorgung durch die integrierte Startup-Zelle und den Burst-Modus UART-Schnittstelle für Kommunikation und In-Circuit-Konfiguration Flexibles Design-In durch einmalige Programmiermöglichkeit für eine Vielzahl von Parametern Liste der Komponenten XDP™ digitaler Multimode-PFC- und LLC-Kombicontroller (IDP2308) 600V CoolMOS™ CE Leistungs-MOSFET (IPD60R400CE, IPD60R1K5CE) Ziel-Anwendungen LCD-TV-Stromversorgung Allgemeine SMPS
