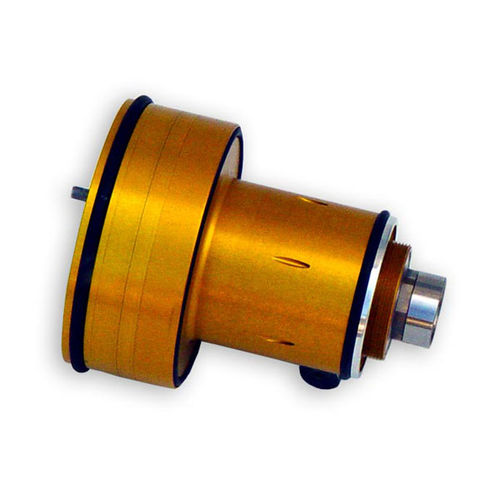

Kühlungsspindel 18N001

Axialradial

Die Zerstäuberkonstruktion basiert auf einem aerostatischen Luftlager, dessen Radial- und Axiallager mit Mikrodüsen bestückt sind. Angetrieben wird der Zerstäuber von einer pneumatischen Radialturbine. Zur Radialturbine ist ein axialer Encoderring mit hohem Kontrast eingebaut. Effiziente Turbine, mit geringem Betriebsdruck und niedrigem Luftverbrauch Aerodynamisch verbesserte Turbinenblätter, die in ihrer Geometrie optimal an Luftein- und Ausströmgeschwindigkeiten angepasst wurden. Der Turbinenluftführungsbereich ist strömungstechnisch so gestaltet, dass der Druckabfall vom Anschluss bis zur Schaufel sehr gering ist. Somit steht ein höherer Druck an den Turbinenblättern an. Hierdurch 20% geringerer Luftverbrauch Sehr gute Notlaufeigenschaften Alle radialen und axialen Lagerflächen sind aus Speziallagerbronze mit sehr guten selbstschmierenden Eigenschaften gefertigt. Die Notlaufeigenschaften und Robustheit des Lagers wurden hierdurch stark verbessert. Thermisch entkoppeltes Gehäuse, das die Lagergeometrie nicht beeinflusst Der starke Kühleffekt der Turbine (-4°C) am Abluftkanal und somit Verkippung der Axiallagerflächen wird durch gleichmäßig verteilte Abluftkanäle vermieden. Eine Verengung des Radiallagerspaltes im hinteren Lagerbereich durch das abgekühlteGehäuse wird durch eine thermisch entkoppelte Lagerbuchse verhindert. Robustes Luftlager mit erhöhter radialer Tragfähigkeit für den Robotereinsatz
