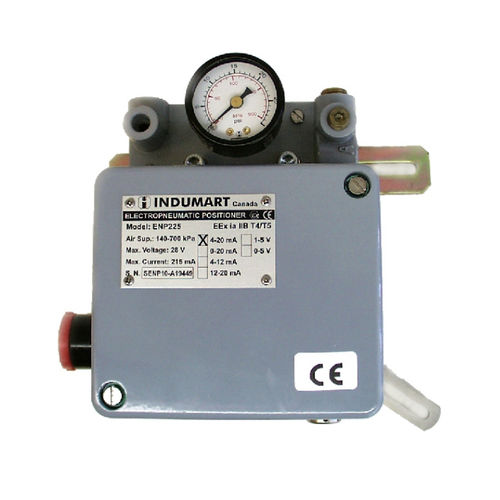

Elektropneumatischer Ventilstellungsregler ENP225 series

linearanalogex-geschützt

GENAU UND STABIL EINGANG: 4-20 mA ODER 0-5 VDC NULL- UND SPANNEINSTELLUNGEN EINFACH- ODER DOPPELTWIRKENDE MODELLE EIGENSICHER ODER EXPLOSIONSGESCHÜTZT EINFÜHRUNG Indumart ENP225 Elektropneumatische Stellungsregler vergleichen das elektrische Signal (mA oder VDC) mit der Position des Stellglieds und erzeugen ein pneumatisches Ausgangssignal von 0 bis 100psi(0 bis 7bar). Die standardmäßige Internai-Kurve hat ein Profil, das eine lineare Beziehung zwischen dem Eingangssignal und dem Stellgliedhub gewährleistet. Das Profil kann geändert werden, um die Leistung des Positionierers zu optimieren. Die Zéro- und Spanneinstellungen sind von außerhalb des Instruments zugänglich. Das Gerät ist als einfach- oder doppeltwirkende Version erhältlich. Je nach Prozess ist ein lineares, schnelles, langsames oder reines Nockenprofil vorzugeben. Die Eigensicherheit für die Zonen 0, MA und MB sowie IIC ist bei den ENP225 Sériés Standard. Optional kann das Gerät mit explosionsgeschützten Barrieren bestellt werden. Diese Option ist jedoch nur für die Modelle verfügbar, die mA-Eingangssignale akzeptieren. Eingang 4 - 20 mA (Standard), weitere Eingänge siehe Bestellung Eingangssignalbereich 8...20 mA Einstellungen Nullpunkt und Spanne Eingangswiderstand 270 Ωfor 4-20; 555 Ωfor 0-5 VDC Luftversorgungsdruck 20 bis 100 psi (1,4 bis 7 bar) Statischer Verbrauch 0,5 bis 1,2 Nm3/h Belastungs-/Auslasskapazität 4 Nm/h @ 20 psi (1,4 bar) 312 Nm/h @ 100 psi (7 bar) Open Loop Gain 100 min Hubbegrenzungen 15 bis 100 mm Winkelhub der CamStd. Befestigung: 55° Richtung: 90° Ausgang0 - 100% des Versorgungsdrucks Aktion Direkt oder rückwärts Umgebungstemperatur -20...+80°C Lagertemperatur -40....+90°C Temperaturdrift 0,4%/10°C (-10...+70°C) Versorgungsdruck EffectZero verschiebt 0,5% der Eingangsspanne pro 10 kPa Änderung
