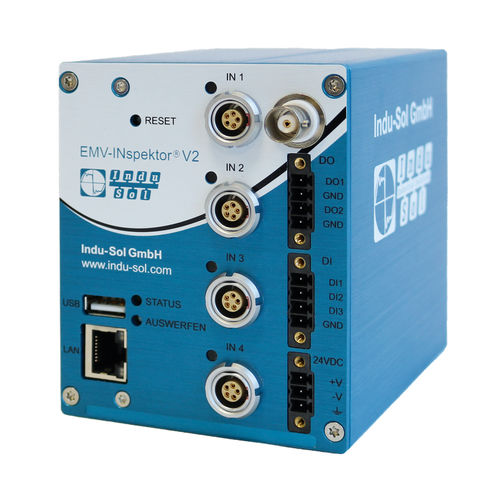

Stromüberwachungsgerät EMV-INspektor® V2

InterferenzDiagnoseMess

Die zunehmende Leistungsdichte in der industriellen Produktion führt zu einem größeren Risiko von Störströmen entlang der Kabel, auf den Leitungswegen der Spannungsversorgung und denen der Potentialausgleichssysteme. Das Diagnosegerät EMV-INspektor® V2 ermöglicht einen automatisierten, berührungslosen und unterbrechungsfreien Test und erfasst temporär die elektromagnetischen Störgrößen. Bis zu vier Stromwandler können am Gerät angeschlossen werden. Die Messwerte werden getrennt erfasst, bewertet und miteinander verglichen. Für jeden Kanal stellt der INspektor® den Effektivwert, die Amplituden sowie die Frequenzquelle dar. Die Amplituden und das Spektrum werden in einem Diagramm über die Zeit visualisiert. Highlights EMV-INspektor® V2 - Messen von Leck-, Schirm- und Störströmen - Parallele Untersuchungen mehrerer potentieller Störstrecken - Permanente Analyse und Überwachung (Condition Monitoring) - Vergleich der Daten der Eingangsquellen miteinander - Spezifische Zustandsbewertung und Alarmierung - Visuelle Darstellung der Störgrößen via Webinterface - Export der Messdaten auf einen USB-Stick oder über die LAN-Schnittstelle - Konfiguration der Gerätesoftware über das Webinterface Auf allen vier Kanälen werden der Stromverlauf sowie das Spektrum erfasst. Somit können beispielsweise Störungen auf dem PROFIBUS mit PE-/PA-Strömen in Verbindung gebracht werden. Die zusätzlichen Frequenzangaben aus dem Spektrum geben Hinweise auf die mögliche Störursache. Frequenzanteile im unteren kHz-Bereich deuten auf die Taktfrequenz von Frequenzumrichtern.
