Access-Point / PROFINET PNMA II

EthernetIP67Industrie

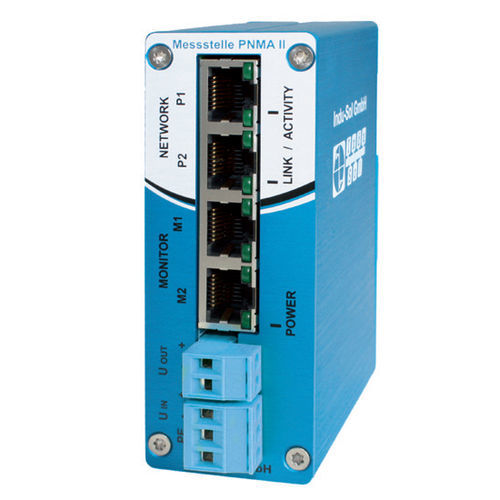

PNMA II – PROFINET Messstelle Für nicht reaktiven Zugriff in PROFINET Die PROFINET-Messstelle PNMA II ermöglicht einen nicht reaktiven Zugriff zur Telegrammaufzeichnung in PROFINET- und anderen Ethernet-basierten Netzwerken (z.B. Industrial Ethernet) während der laufenden Produktion. Für raue Umgebungen oder Anwendungen außerhalb des Schaltschrankes ist die IP67-zertifizierte Variante PNMX verfügbar. Highlights der PNMA II: Beim Anschluss eines PROFINET-INspektor® NT über die PNMA II werden nur zwei zusätzliche Patchkabel benötigt (kein Crossover-Kabel erforderlich). Bei Stromausfall bleibt die PROFINET-Kommunikation unbeeinflusst. Stromversorgung für zusätzliche Analysegeräte über den UOUT-Anschluss (24 VDC). PNMX-Version mit IP67-Schutz für raue Produktionsumgebungen. Funktion: Analysewerkzeuge (z.B. PN-INspektor® NT oder Laptop) können über die beiden Monitorausgänge nicht reaktiv angeschlossen werden, was eine gleichzeitige Überwachung beider Kommunikationsrichtungen ermöglicht. Für die Auswertung können die Telegramme aus beiden Richtungen überlagert werden. Die PNMA II/PNMX verwirft keine fehlerhaften Telegramme, sondern leitet sie zur genauen Analyse weiter. Eigenschaften: Unterstützt die Überwachung aller Protokolle. Handhabt alle Paketgrößen ohne Paketverlust. Alle Anschlussports befinden sich an der Frontseite für einfachen Zugriff. Es ist kein zusätzlicher Aufwand erforderlich, um Messgeräte anzuschließen. Getestete Kompatibilität mit dem PROFINET-INspektor® NT. Kein freier Switch-Port erforderlich. Bidirektionale Datenübertragung bis zu 100 Mbit/s. Keine Netzunterbrechung beim Anschluss von Diagnosegeräten.
