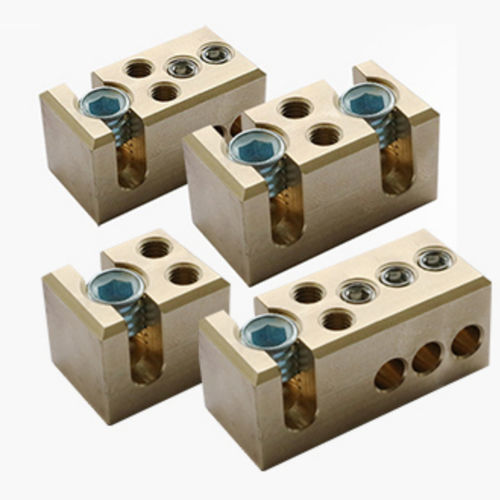

Potentialausgleich-Steckverbinder EMClots®

StromversorgungEinschraubMessing

Die leitfähigen EMV-Infrastrukturkomponenten erleichtern die Errichtung eines dezentralen, kombinierten Potentialausgleichssystems (CBN) erheblich. Vielseitig und vielgestaltig konzipiert, dienen EMClots® der Verbindung, Befestigung und Verzweigung von blanken Leiterseilen – egal ob feinstdrähtig oder mehrdrähtig. Die Leiteranschluss- und -verbindungsklemmen werden mithilfe ihrer M 6x9 Schraubverbindung auf Trassen oder anderen elektrisch leitfähigen Anlagenteilen befestigt, um eine größtmögliche Vermaschung zu erzielen. Im Verbund mit den Leiterseilen beugen sie undefinierten Störströmen vor und ermöglichen es, den Potentialausgleich auch in langen Fertigungsstraßen einheitlich zu gestalten. Sie sind ideal für die Umsetzung der EN 50310 geeignet, um engmaschige, niederimpedante Potentialausgleichssysteme in Maschinen und Anlagen mit Einsatz von höherfrequenten Antriebslösungen (FU) zu realisieren. Highlights der Befestigungselemente EMClots® Durchschnittlich 10% Materialeinsparung Durchschnittlich 35% weniger Montagezeit Eine vielfach höhere EMV-Festigkeit Konventionelles CBN: Elektronische Komponenten (SPS, Antriebe, Remote ID) werden nach aktuell gängiger Verfahrensweise über wenige Pfade zumeist sternförmig an einen zentralen Erdungspunkt angebunden - wobei die Verwendung isolierter Leiter weit verbreitet ist. Optimales CBN: Eine starke Vermaschung reduziert die Belastung des CBN und die der Geräte und Komponenten. Sie wird durch möglichst viele, kurze Verbindungen zwischen den Geräten erreicht. Alle Potentialausgleichleiter sind als blanke, nicht-isolierte Litze auszuführen.
