CNC-Drehmaschine MS16 series
2-AchsMehrspindel12 Werkzeuge

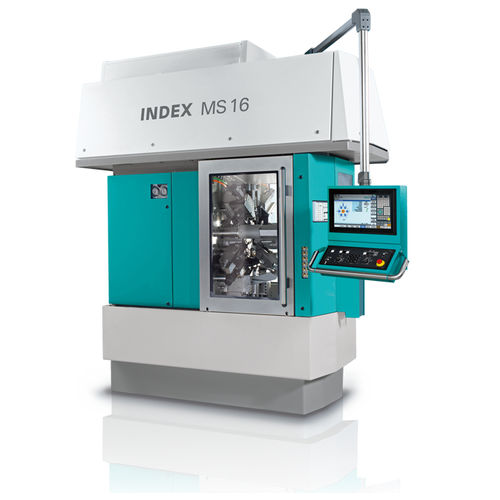

CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 2
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 3
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 4
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 5
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 6
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 7
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 8
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 9
CNC-Drehmaschine - MS16 series - INDEX FRANCE - 2-Achs / Mehrspindel / 12 Werkzeuge - Bild - 10
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
2-Achs
Anzahl Spindeln
Mehrspindel
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
Bohr
Leistung
Hochleistung
Zusatzfunktion
zum Ausbohren, Rillierung
Durchmesser

16 mm, 22 mm
(0,63 in, 0,87 in)

Rotationsgeschwindigkeit

10.000 rpm
(62.831,853 rad.min-1)

Stangendurchlass

16 mm, 22 mm
(1 in, 1 in)

X-Hub

14 mm, 45 mm, 94 mm
(1 in, 2 in, 4 in)

Z-Hub

70 mm, 79 mm, 140 mm
(3 in, 3 in, 6 in)

Nominalleistung

8,7 kW, 9,2 kW, 12 kW, 15 kW, 49 kW
(11,8 hp, 12,5 hp, 16,3 hp, 20,4 hp, 66,6 hp)

Max. Drehmoment

10 Nm, 11 Nm, 14 Nm, 18 Nm
(7 ft.lb, 8 ft.lb, 10 ft.lb, 13 ft.lb)

Gesamtlänge

2.599 mm
(102 in)

Gesamtbreite

1.300 mm
(51 in)

Gesamthöhe

3.044 mm
(120 in)

Gewicht

5.200 kg
(11.464 lb)

Beschreibung

Stechschlitten für höchste Zerspanleistung bei kürzesten Bearbeitungszeiten Spindeltrommel mit Einzelantrieben der Arbeitsspindeln Kreuzschlitten für die flexible Komplettbearbeitung CNC-Abstechschlitten mit erweitertem Hub für die Rückseitenbearbeitung Hochdynamische Synchronspindel mit äußerst kurzen Beschleunigungs- und Abbremszeiten Schnelles Einrichten der Werkzeuge durch INDEX W-Verzahnung Bereits inklusive: Das Bediensystem iXpanel - i4.0 ready mit 18,5" Touch-Screen und Steuerung Siemens S840D sl Das Maschinenkonzept Mit Dynamik und vielfältigen Bearbeitungsmöglichkeiten zu geringen Stückkosten Schnelle Synchronspindel zur Rückseitenbearbeitung Mehrere Werkzeuge pro Kreuzschlitten möglich Variabler Einsatz der Werkzeugträger; innen-außen, feststehend oder angetrieben C-Achsbearbeitung in jeder Spindellage möglich Mehrkantdrehen und weitere Bearbeitungsmöglichkeiten • Synchronspindel in Lage 5.1/6.1 • Abstech- und Hibo-Schlitten in Lage 5.2/6.2 • Stech- oder Bohrschlitten 1x pro Spindellage (1 bis 4) wählbar • Erweiterungsvariante mit separatem Abstechschlitten 5.0/6.0 und reinem Hibo-Schlitten 5.2/6.2 • Querschlitten 1x pro Spindellage (1 bis 4 wählbar) • Bei der INDEX MS16-6 plus ist eine Doppel-spindlige Bearbeitung möglich
