CNC-Drehmaschine C200
2-Achs2 SpindelnVDI 25

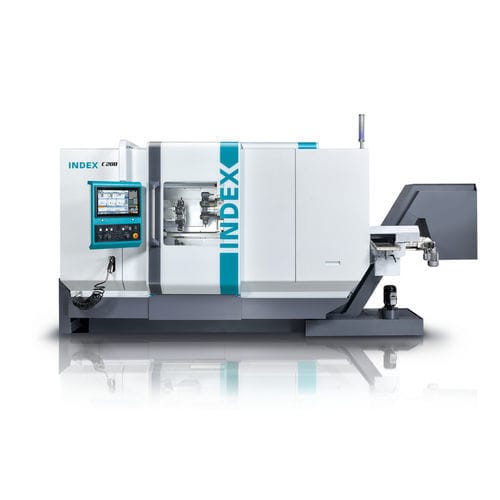

CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 2
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 3
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 4
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 5
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 6
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 7
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 8
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 9
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 10
CNC-Drehmaschine - C200 - INDEX FRANCE - 2-Achs / 2 Spindeln / VDI 25 - Bild - 11
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
2-Achs
Anzahl Spindeln
2 Spindeln
Spindelnase
VDI 25, VDI 30
Aufnahme
Doppelrevolver, 3 Werkzeugrevolvern, 4 Werkzeugrevolvern
Anwendungsbereich
für Stangenbearbeitung, für komplexe Werkstücke
Leistung
hohe Produktivität, leistungsstark, Hochgeschwindigkeit
Weitere Eigenschaften
kompakt
Durchmesser

160 mm
(6,3 in)

Rotationsgeschwindigkeit

3.500 rpm, 6.000 rpm, 8.000 rpm
(21.991,149 rad.min-1, 37.699,112 rad.min-1, 50.265,482 rad.min-1)

Länge des Werkstücks

550 mm
(22 in)

Stangendurchlass

65 mm, 90 mm
(3 in, 4 in)

X-Hub

110 mm, 180 mm
(4 in, 7 in)

Z-Hub

320 mm, 550 mm, 700 mm
(13 in, 22 in, 28 in)

Schnellvorschub auf x-Achse

30 m/min

Schnellvorschub auf z-Achse

50 m/min

Nominalleistung

10 kW, 32 kW, 40 kW, 72 kW
(13,6 hp, 43,5 hp, 54,4 hp, 97,9 hp)

Max. Drehmoment

16 Nm, 160 Nm, 170 Nm, 207 Nm
(12 ft.lb, 118 ft.lb, 125 ft.lb, 153 ft.lb)

Gesamtlänge

6.910 mm
(272 in)

Gesamtbreite

2.092 mm
(82 in)

Gesamthöhe

2.490 mm
(98 in)

Gewicht

9.000 kg
(19.842 lb)

Beschreibung

Schnelle Produktion von Stangendrehteilen Großzügiger Arbeitsraum für Komplettbearbeitung von Werkstücken Das Führungssystem INDEX SingleSlide gewährleistet eine deutlich höhere Dynamik Hohe Beschleunigung (1g) und hohe Eilgänge (60 m/min) Die Steuerungen Siemens S840D sl (18,5" Touch-Screen) oder Fanuc 31i-B (15" Touch-Screen) bieten jederzeit wirtschaftliche und produktive Lösungen Bereits inklusive: Das Bediensystem iXpanel - i4.0 ready Mit den Produktionsdrehautomaten INDEX C100 und INDEX C200 eröffnen sich neue Möglichkeiten für die schnelle Produktion von Stangendrehteilen. Trotz kompakter Außenmaße bieten die INDEX C100 und INDEX C200 als 2- oder 3-Revolver- Maschinen einen großzügigen Arbeitsraum für die Komplettbearbeitung von Werkstücken. Das Führungssystem INDEX SingleSlide gewährleistet bei optimaler Schwingungsdämpfung eine sehr hohe Dynamik. Dies wirkt sich sehr positiv auf Werkstückqualität und Werkzeugstandzeiten aus, bei gleichzeitig reduzierten Stückzeiten. Blick in den Arbeitsraum Mit der INDEX C200 eröffnen sich neue Möglichkeiten für die schnelle Produktion von Stangendrehteilen. Trotz kompakter Außenmaße bietet die INDEX C200 einen großzügigen Arbeitsraum für die Komplettbearbeitung von Werkstücken. Die Kinematik Die senkrechte Ausführung des Maschinenbetts sorgt für optimalen Spänefall und gute Zugänglichkeit. 2 x Y-Achsen an der Hauptspindel oder je 1 x an Haupt- und Gegenspindel möglich. So können auch komplexe Arbeitsabläufe optimal aufgeteilt und Stückzeiten reduziert werden.

VIDEO

Kataloge

TURNINGpoint
TURNINGpoint
40 Seiten
