Sammelsystem

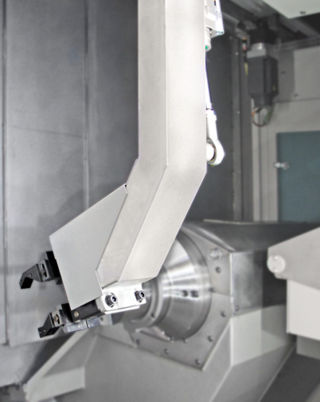

Einsatzmöglichkeiten Z-Achse Portalabnahmeeinheit mit NC-Antrieb Das automatische Entnehmen des bearbeiteten Werkstücks aus der Haupt- oder Gegenspindel, mit anschließendem Ablegen auf ein Transportband oder in einen Werkstückbehälter. Das Entnehmen des Reststücks aus der Hauptspindel bei Stangenbearbeitung mit anschließendem Ablegen in einen Reststückbehälter Die Portalabnehmeeinrichtung umfasst folgende Komponenten: 1. Lagegeregelte numerische Achse Z8 Ein Elektromotor treibt den Greifarm über einen Riemen und ein Getriebe an. Das Meßsystem ist im Motor. Jede beliebige Position kann angefahren werden. 2. Greiferschwenkbewegung Zum Umfahren der Gegenspindel muss der Greifer aus- bzw. eingeschwenkt werden. Diese Bewegung erfolgt pneumatisch zwischen zwei Endlagen. 3. Werkstückgreifer Das Werkstück oder das Stangenreststück wird, mit beidseitig betätigten Greiferbacken, zentrisch auf Spindelmitte aufgenommen.
