CNC-Drehmaschine MS24-6
3-AchshydrostatischMehrspindel

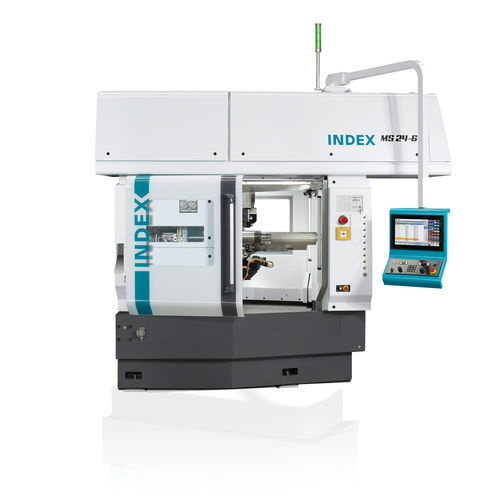

CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 2
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 3
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 4
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 5
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 6
CNC-Drehmaschine - MS24-6 - INDEX Drehmaschinen - 3-Achs / hydrostatisch / Mehrspindel - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
3-Achs
Struktur
hydrostatisch
Anzahl Spindeln
Mehrspindel
Anwendungsbereich
für Stangenbearbeitung
Leistung
Hochpräzision, hohe Produktivität, Hochgeschwindigkeit
Weitere Eigenschaften
Y-Achs
Rotationsgeschwindigkeit

10.000 rpm
(62.831,853 rad.min-1)

Stangendurchlass

24 mm
(1 in)

X-Hub

62 mm
(2 in)

Z-Hub

85 mm, 120 mm
(3 in, 5 in)

Nominalleistung

8,7 kW, 9,2 kW, 14 kW, 15 kW
(11,8 hp, 12,5 hp, 19 hp, 20,4 hp)

Max. Drehmoment

10 Nm, 11 Nm, 14 Nm, 18 Nm
(7 ft.lb, 8 ft.lb, 10 ft.lb, 13 ft.lb)

Stromstärke bei voller Ladung

125 A

Gesamtlänge

3.387 mm
(133 in)

Gesamtbreite

1.906 mm
(75 in)

Gesamthöhe

2.854 mm
(112 in)

Gewicht

5.700 kg
(12.566 lb)

Beschreibung

frontoffene Maschine zur Stangenbearbeitung Sechs hochpräzise Motorspindeln frei zugänglich und damit ausgesprochen bedienerfreundlich hochdynamische Schlitten mit Gleitführung (X-Achse) verschleißfreie Z-Achse, da die Pinolen hydrostatisch gelagert sind Rückseitige Bearbeitung durch Synchronspindel Inklusive iXpanel-Cockpitlösung (Basis Siemens S840D sl) Bearbeitungsmöglichkeiten Die INDEX-typische Anordnung der Werkzeugträger im Arbeitsraum ohne Schlittenblock erlaubt den Einsatz mehrerer Werkzeuge an jeder Spindel. Die Bearbeitungsmöglichkeit wird somit nur durch den Werkzeughalter bestimmt. Sie können dadurch sämtliche Arbeitsgänge in fast allen Spindellagen frei festlegen. Ein weiterer Vorteil: Sie haben freien Spänefall. Höchste Produktivität und Wirtschaftlichkeit von Mehrspindlern verbunden mit der Präzision und Flexibilität von CNC-Einspindlern ist die Erfolgsformel des Mehrspindlers INDEX MS24-6. Verzahnungsfräsen, Abwälzfräsen elektronisch präzise gekoppelt stabilste Voraussetzungen lagerichtige Verzahnung zu anderen Flächen oder Formelementen beliebiger Winkelversatz programmierbar höhere Werkzeugstandzeiten durch Shiften mit Y-Achse Fräsen Fräsen mit angetriebenem Werkzeug in folgenden Varianten: Scheibenfräser in Verbindung mit C-Achs-Betrieb (Transmitfunktion) Fingerfräser in Verbindung mit Y-Achs-Betrieb Tauchfräsen Elliptisches Entgraten von Querbohrungen Gleichförmiges Entgraten (gleichmäßiger Spanabtrag) von Querbohrungen durch Interpolation der C-Achse, X-Achse und Z-Achse mit angetriebenem Werkzeug

Kataloge

INDEX MS24-6
INDEX MS24-6
9 Seiten
