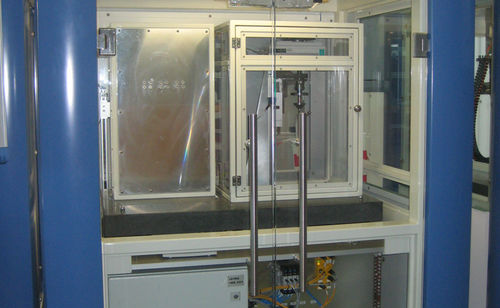

Gewicht-Messsystem

UniversalautomatischTeile

- Kompakte Stellfläche (B: 1522, T: 1234, H: 2100) mm³ - Max. Kapazität Waage: 1210 g - Gesamte Prozesszykluszeit: < 60 s - Ablesbarkeit: 1,,0 mg - Reproduzierbarkeit: 0,,8 mg - Linearitätsabweichung: 2 mg - Prozesssteuerung in Echtzeit - Intuitive HMI-Bedienung - Automatisches Material- und Überwachungsteil-Handling-System - Reinraumklasse ISO 8 oder höher Die IMSTec Gewichtsmessstation ist Teil eines Gesamtkonzepts zur Beschichtungsautomatisierung von orthopädischen Implantaten. Sie stellt eine High-End-Lösung für die Gewichtsbestimmung vor und nach der Teilebehandlung dar. Eine integrierte Hochpräzisionswaage sorgt für wiederholbare Gewichtsmessungen mit einer Messgenauigkeit von besser als 10%. Zur Qualitätskontrolle wird das Wägesystem regelmäßig überwacht, was durch ein entsprechendes Systemrezept oder auf Anfrage über HMI festgelegt wird. Der automatisierte Teilehandhabungs- und Überwachungsprozess maximiert die mittlere Bearbeitungszeit. Das vollautomatische Gewichtsermittlungssystem von IMSTec zielt auf Wägeanwendungen insbesondere für medizinische Geräte wie orthopädische Implantate. Die Schlüsselkomponente des Wägesystems ist eine hochpräzise Waage. Die Waage ist für die Fernsteuerung in einer automatisierten Systemumgebung geeignet. Zur Erhöhung der Stabilität und Genauigkeit verfügt das Wägesystem über Mittel zur Schwingungsisolierung. Die Schwingungsisolierung besteht aus einer Grundplatte aus Granit, die auf 4 Dämpfungselementen steht. Zum Schutz der Waage vor Umluft und weiteren Umwelteinflüssen ist das Wägesystem in einem Raum untergebracht. Das Be- und Entladen der Waage mit Teilen wird durch ein Robotersystem bewerkstelligt. Eine Überlastsicherung verhindert eine mechanische Beschädigung der Waage.
