Bohr- und Fräsmaschine / CNC MF1300/4P EVO
SäulenPortaltyp5-Achs

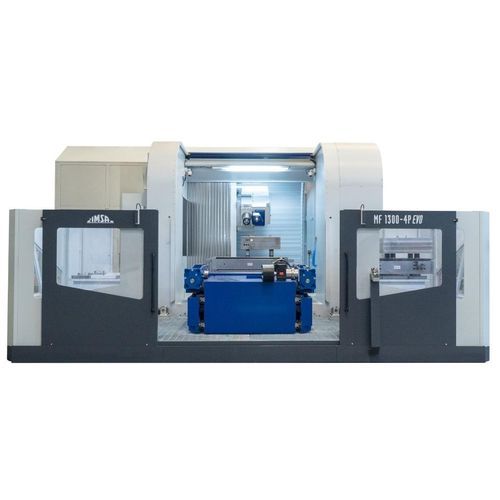

Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 2
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 3
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 4
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 5
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 6
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 7
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 8
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 9
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 10
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 11
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 12
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 13
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 14
Bohr- und Fräsmaschine / CNC - MF1300/4P EVO - IMSA srl - Säulen / Portaltyp / 5-Achs - Bild - 15
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Antrieb
CNC
Struktur
Säulen, Portaltyp
Achszahl
5-Achs
Anwendung
Tiefloch, für Formen
Anzahl Spindeln
2 Spindeln
Bohrdurchmesser

Min: 5 mm
(0,2 in)

Max: 40 mm
(1,57 in)

Leistung

11.000 W, 29.000 W

Rotationsgeschwindigkeit

4.200 rpm, 6.000 rpm
(26.389,4 rad.min-1, 37.699,1 rad.min-1)

Beschreibung

Für die Werkzeug- u. Formenbauer, die die Profitabilität der Bohrtiefphase extrem optimieren müssen, vorschlägt IMSA das Tiefbohr-Fräszentrum MF1300/4P EVO. Die Tiefbohr-ELB-Werkzeuge lassen sich über einen Vierfach-Kassettenwechsler vollautomatisch einwechseln. Jede ELB-Kassette besteht aus Einlippenbohrer, Spänekasten, Lünetten und Bohrerführungsbuchse. Die MF1300/4P EVO ist die Weiterentwicklung von einem vorherigen Projekt: IMSA präsentierte in 2009 die MF1100BB/6P, die erste BB-Serie Maschine mit Tiefbohrstangen-Wechsler, und danach die MF1300BB/4P auf der EMO 2015. MF1300/4P EVO ist für Formen und Bauteile bis 12 Tonnen geeignet. Ein Form mit Kreisdurchmesser 2.750mm rotiert in der Maschinenstruktur. Tisch 1.200×1.500mm, stufenlos steuerbare Drehung, 500mm Verschiebung in der Richtung der Bearbeitungseinheit. Rechtwinkliges (3 Achsen), einfach geschwenktes (4 Achsen) und dank Drehtisch und neigbarer Bohr-Fräseinheit doppelt (5 Achsen) geschwenktes Bohren und Fräsen. Maximale Bohrtiefe in einem Zug: 1.300 mm. Optimaler Bohrdurchmesser: 5-40 mm bei Vollbohrung. Serie „EVO“: Die bekannte Bohrleistung unserer BB-Serie wurde weiter verbessert: Die Tiefbohrspindel der MF1300/4P EVO verfügt über eine Leistung von 11kW, 4.200 U/min und ist flüssiggekühlt. Separate Frässpindel mit eigenem Hub für das Fräsen von Kabelkanälen, Anspiegelungen und Führungsbahnen, für das Taschenfräsen, sowie Gewindeschneiden. Das Umschalten von Bohren und Fräsen erfolgt vollautomatisch.
