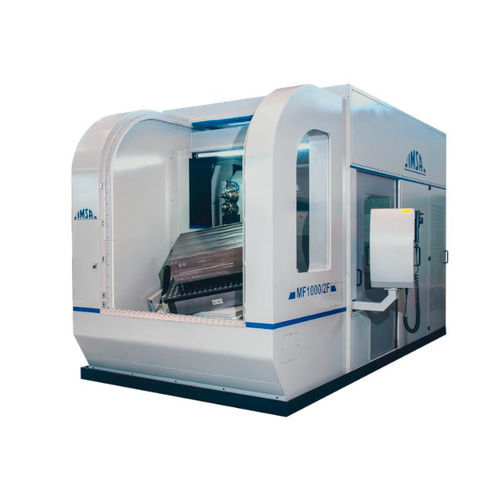

Bohr- und Fräsmaschine / Tiefloch MF1000/2F

CNCSäulenDrehtisch

Die IMSA MF1000/2F mit Drehkipptisch ist eine Tiefbohrfräsmaschine für Formen und Bauteile bis 5 Tonnen. Ein Bauteil mit Kreisdurchmesser 1.600 mm rotiert in der Maschinenstruktur. Dreh-Kipp-Tisch: 360.000 Pos. Drehung, +/-22,5° 0,001°Kippbewegung, Tischlast 5.000 kg. Bohrtiefe in einem Zug: 1.000 mm. Tiefbohrmethode: mit Einlippenbohrer. Optimale Bohrdurchmesser: 4-25 mm aus Vollmaterial, 32 mm mit Pilotbohrung oder bei kurzspanenden Werkstoffen. Tiefbohrspindel 11 kW, 6.000 rpm. IMSA eigene Funktionen zur Bohrprozessüberwachung: – gesteuertes Anpressen am Werkstück – Vermeidung von Einlippenbohrerbruch durch elektronische Drehmomentkontrolle – Sonderfunktion zur Koordinaten-Umrechnung für die Schwenklagen. Temperatur, Druck und Reinheitsgrad des Kühlschmiermittels sind Grundparameter für das Tiefbohren. IMSA hat seine Tieflochbohrmaschine MF1000/2F so ausgestattet, um diese drei Grundparameter auf den jeweils optimalen Wert einzustellen: – für den Öldruck: Zwei verschiedene Hochdruckpumpen – für die Ölreinigung: Ein automatisches Filtersystem. Filteraggregat und Pumpenaggregat sind in der Maschine integriert – für die Ölkühlung: Ein Wärmetauscher (Kühleinheit). Die Kühleinheit ist auf einem parallelen ölkreislauf und kann nach Bedarf flexibel um die Maschine positioniert werden. Automatischer Spänförderer als Serienausstattung. Separate Frässpindel für das Fräsen von Kabelkanälen, Anspiegelung und Führungsbahnen, für das Taschenfräsen, sowie Gewindeschneiden. Das Umschalten von Bohren und Fräsen erfolgt vollautomatisch. Frässpindel ISO40 13 kW 6.000 rpm.
