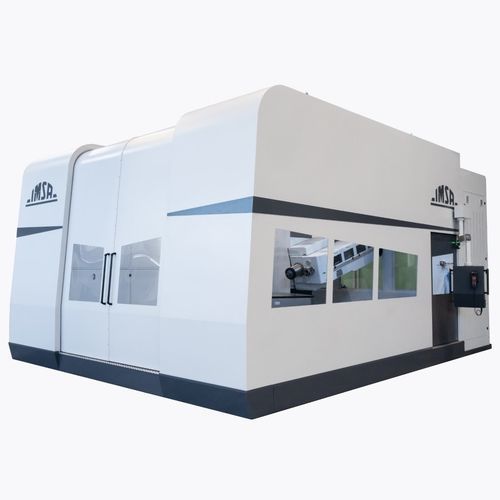

Bohr- und Fräsmaschine / CNC MF1750 EVO

SäulenPortaltyp5-Achs

Unser High-tech Bohr- und Fräszentrum MF1750EVO ist für Formen und Bauteile bis 30/40/50 Tonnen geeignet (je nach verwendetem Tisch). Der maximale Durchmesser einer Form ist 4.300mm bei drehendem Tisch. Tische haben stufenlos steuerbare Drehung, 1.000mm Verschiebung in der Richtung der Bearbeitungseinheit. Mit einem verfahrbaren Tisch konnte die 4-seitige Bearbeitung von Formen erleichtert werden. Ein Gantry Maschinenrahmen garantiert maximale Steifigkeit: d.h. ein um Faktor 4 niedrigeres Biegemoment und eine 16mal höhere Steifigkeit verglichen zur Ständerbauweise. Der Gantry Aufbau sorgt für eine optimale Krafteinleitung an allen Bearbeitungspositionen der Y-Achse. Rechtwinkliges, einfach geschwenktes und doppelt geschwenktes Bohren und Bearbeiten dank Drehtisch 360° (0,001°) und neigbarer Bohr-Fräseinheit +20/-20° (0,001°). TIEFBOHREN: Maximale Bohrtiefe in einem Zug: 1.750 mm. Tiefbohrmethode: mit Einlippenbohrer. Optimaler Bohrdurchmesser: 5-50 mm bei Vollbohrung. IMSA eigene Funktionen zur Bohrprozessüberwachung. Temperatur, Druck und Reinheitsgrad des Kühlschmiermittels sind Grundparameter für das Tiefbohren. IMSA hat die Tieflochbohrmaschine MF1750EVO so ausgestattet, um diese drei Grundparameter auf den jeweils optimalen Wert einzustellen. FRÄSBEARBEITUNGEN: Ein SK50 Fräskopf ist neben aber unabhängig von der Bohrachse auf derselben Schwenkeinheit der MF1750 EVO positioniert. Das System der unabhängigen Bohr- und Fräsachsen ist ein markantes Merkmal der IMSA Maschinen. Es ermöglicht ein Umschalten von Bohren zu Fräsen und umgekehrt in nur 8 Sekunden – vollautomatisch und ohne manuelle Bedienung.
