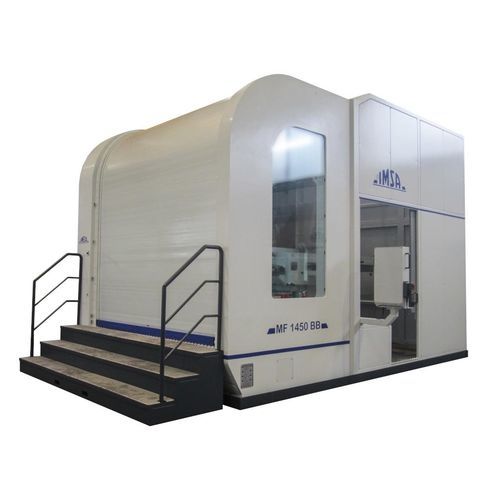

Bohr- und Fräsmaschine / Tiefloch MF1450 EVO

CNCSäulenPortaltyp

Die MF 1450 EVO ist für Formen und Bauteile bis 12 Tonnen geeignet. Der maximale Durchmesser einer Form ist 2.750 bei drehendem Tisch. 2014 war diese Tiefbohr-Fräsmaschine (unter dem Namen MF 1450BB Evo) die erste des neuen EVO Programms als Weiterentwicklung der BB-Serie, IMSAs erfolgreichster Maschinenreihe. Tisch 1.200×1.500mm, stufenlos steuerbare Drehung, 500mm Verschiebung in der Richtung der Bearbeitungseinheit. Rechtwinkliges (3 Achsen), einfach geschwenktes (4 Achsen) und dank Drehtisch und neigbarer Bohr-Fräseinheit doppelt (5 Achsen) geschwenktes Bohren. Maximale Bohrtiefe in einem Zug: 1.450 mm. Optimaler Bohrdurchmesser: 5-40 mm bei Vollbohrung. Serie „EVO“: Die bekannte Bohrleistung der BB-Serie wurde weiter verbessert: Die Tiefbohrspindel der MF1450 EVO verfügt über eine Leistung von 11kW, 4.200 U/min und ist flüssiggekühlt. Separate Frässpindel mit eigenem Hub für das Fräsen von Kabelkanälen, Anspiegelungen und Führungsbahnen, für das Taschenfräsen, sowie Gewindeschneiden. Das Umschalten von Bohren und Fräsen erfolgt vollautomatisch. Fräsbearbeitungen mit einer gesamten nutzbaren Länge von 1050 mm, die aus der Summe vom Verfahrweg der Bohr-Fräseinheit an das Werkstück (600 mm, W-Achse) und der unabhängigen Bewegung der Fräsachse (450 mm, Z Achse) resultieren. Serie „EVO“: die MF1450 EVO ist mit einem SK50 Fräskopf ausgestattet mit einer Leistung von 29 kW und 6000 U/min für ein Drehmoment von max. 200 Nm. Umschalten von Bohren zu Fräsen und umgekehrt: vollautomatisch und ohne manuelle Bedienung.
