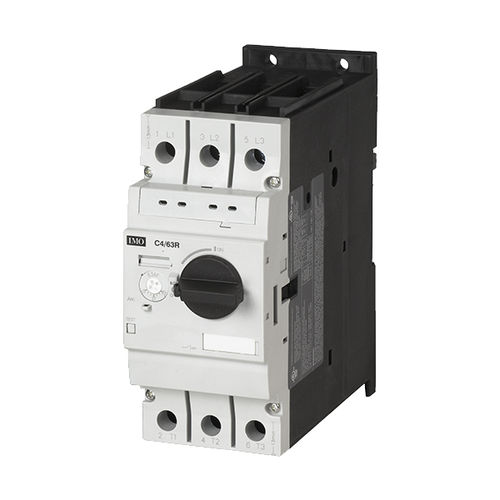

Motorschutzschutzschalter C4/63R-26

thermisch-magnetischerfür ÜberspannungsschutzIsolation

Ein wirksamer Schutz von 3-Phasen-Motoren gegen Überströme und Kurzschlüsse bei gleichzeitiger Minimierung von Fehlauslösungen ist eine anspruchsvolle Anwendung. Die Motorschutzschalter der Reihe C4 von IMO sind für diese Aufgabe maßgeschneidert und verfügen über eine Reihe von Funktionen, die den Schutz maximieren und gleichzeitig unnötige Ausfallzeiten reduzieren. Auf der Grundlage kombinierter thermischer/elektromagnetischer Technologien kann der Überstromschutz präzise auf die erforderliche Stromaufnahme eingestellt werden, während der elektromagnetisch aktivierte Kurzschlussschutz auf das 13-fache des Nennstroms voreingestellt ist, um Fehlauslösungen beim Anfahren aufgrund von Stromeinschaltungen zu vermeiden. Ein eingebauter Phasenausfallschutz bietet zusätzlichen Schutz vor Überhitzung und daraus resultierenden Schäden, während ein umfangreiches Zubehörprogramm Unterspannungs- oder Nebenschlussauslösemodule, Melde- und Alarmkontakte sowie Installationsprodukte wie Stromschienen, Kombi-Montagesätze und Adapter für Türverriegelungen umfasst. Alle Geräte können auf einer 35-mm-DIN-Schiene bzw. bei den C4/100-Typen auf einer 75-mm-DIN-Schiene montiert werden. Die Betätigungsgriffe sind mit Vorhängeschlössern verschließbar, und die Geräte können mit weiteren Sicherheitsmerkmalen wie Abdeckungen für die Stromeinstellungsskala und zusätzlichen Isolationsbarrieren für Hochspannungsanwendungen ausgestattet werden. Thermisch-magnetischer Motorstromkreis 18-26A Magn. 338A Packungsgröße: 9 Spezifikationen - Kurzschlusskapazität 50.00 - Temperaturbereich °C -20 bis +60°C - Anzahl der Pole 3P - IP-Schutzart IP20 - Kabelgrößen (AWG) 1 x (18 - 2), 2 x (18 - 4)AWG - Kabelgröße (mm²) 1 x (0,75 - 35), 2 x (0,75 - 25)mm² - Nennleistung (kW) 12,50
