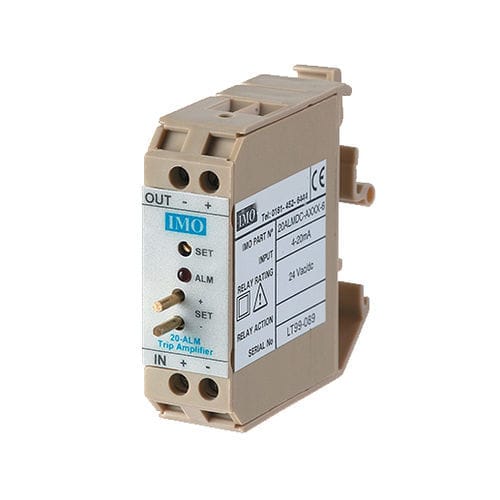

Leistungsverstärker 20ALMDC-AXXX-8

Schaltkompakteinstellbar

Schleifengespeister Auslöseverstärker Schleifengespeister Eingang 4-20mA Schließer oder Öffner SSR-Ausgang Sollwerteinstellung an der Frontplatte Der 20ALM ist ein eingangsschleifengespeister Auslöseverstärker, der seine Leistung vom Eingangssignal ableitet - Option für hohen oder niedrigen Alarm - Niedriger Spannungsabfall - Sollwerte auf der Frontplatte als 0,4 bis 2V Signal verfügbar - (4 bis 20mA) - LED-Anzeige des Alarms - Einzigartige, kostengünstige Lösung Der Ausgang des 20ALM ist ein einpoliges, normalerweise offenes Halbleiterrelais, das so konfiguriert werden kann, dass es entweder oberhalb oder unterhalb des einstellbaren Sollwerts schließt. Der geschaltete Ausgang kann an ein beliebiges Potential innerhalb von 1kV der Transmitterversorgung angeschlossen werden, wobei Transienten von 2,5kV standhalten können. Das Relais ist zum Schalten von AC oder DC ausgelegt. Der Auslöseverstärker wird in der Regel verwendet, um eine Warnung oder eine Übersteuerung des Steuersystems zu aktivieren, wenn ein Sensorausgang einen voreingestellten Grenzwert über- oder unterschreitet. Alternativ kann das Gerät auch für eine einfache Ein/Aus-Steuerung verwendet werden, da es über eine eingebaute Schalthysterese verfügt. Das Gerät ist in einem ultrakompakten, nur 18 mm breiten Gehäuse für die DIN-Schienenmontage untergebracht. Empfohlene Betriebsbedingungen - Eingangsstrom 4-20mA - Relaiskontaktspannung 24Vac/dc oder 110Vac - Relaisstrom (max) 300mA @ 24Vdc - 130mA @ 110Vac - Ausgangswiderstand 5Ω (bei) 24V-Typ - 24Ω bei 110Vac-Typ Umgebungsbedingungen - Lagertemperatur -40-70˚C - Betriebsumgebung 0-55˚C - Relative Luftfeuchtigkeit 0-90% RH
