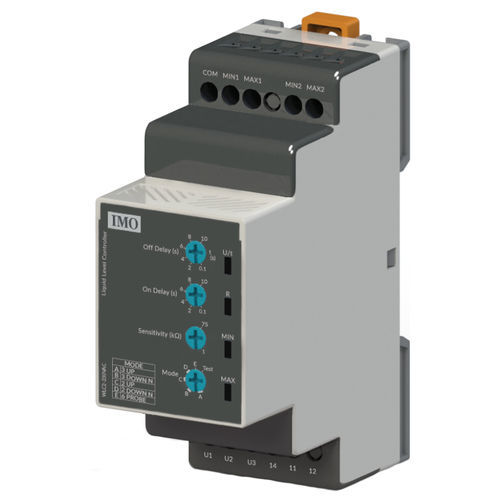

Niveauüberwachungsrelais WLC2

ACfür Beschickerfür DIN-Schiene

Füllstandsüberwachungsrelais 230VAC Empfindlichkeitseinstellung Einschaltverzögerung und Ausschaltverzögerungstimer Funktionen zum Füllen und Entleeren Wichtigste Merkmale - Kompakte 36-mm-Bauweise - Befüll- und Entleerungsfunktionen - LED-Anzeige für den Relaisstatus - Einstellbare 2-, 3- und 6-Sonden-Nutzung - 5A - Betriebsspannung 115VAC/230VAC - Schutzart der Sonde: IP68 bei Verwendung eines 2,5-mm-Kabels - Schutzart des Controllers: IP20 - Maximale Kabellänge: 800m Technische Daten - Betriebsspannung U1-U2 (115VAC) / U1-U3 (230VAC) - Betriebsfrequenz 50/60Hz - Klemmenmarkierungen U1-U2-U3 (20kΩ) - Fühlereingänge COM, Min1, Max1, Min2, Max2 - Empfindlichkeitsanpassung 1kΩ - 75kΩ - Ausgangskontakt 1CO - Max. Schaltspannung 250VAC / 30VDC - Max. Schaltstrom 10A / 5A - Max. Schaltleistung 1250VA / 150W - Überspannung CAT III - Anschlusskapazität 2,5 mm / 14 AWG (massiv / mehrdrähtig) - Schraubendrehmoment 0,5Nm - Kabelabisolierlänge 8 - 9mm - Leistungsaufnahme <13VA - Betriebstemperatur -20°C bis +60°C - Schutzgrad IP20 Betriebsmodi 3 Fühler oben: In dieser Betriebsart werden die Klemmen COM, MIN1 und MAX1 als Sensoreingang verwendet. Der Füllstand wird aktiv, wenn die Verbindung zur MIN-Sonde unterbrochen wird. Er wird deaktiviert, wenn die Verbindung mit der MAX-Sonde hergestellt wird. 3 Sonde unten: In dieser Betriebsart werden die Klemmen COM, MIN1 und MAX1 als Sensoreingang verwendet. Der Füllstand wird aktiv, wenn die MAX-Sonde angeschlossen wird. Er wird deaktiviert, wenn die verbindung mit der MIN-Sonde hergestellt wird.
