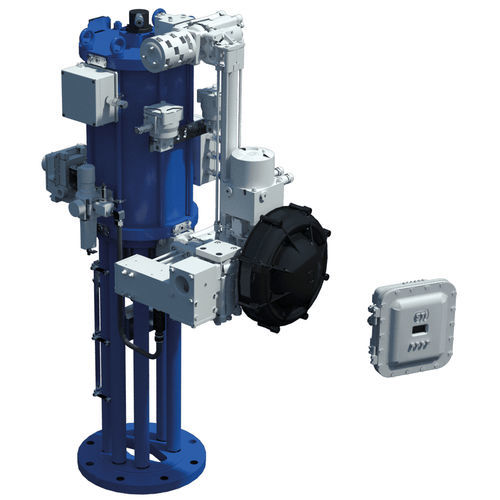

Digitaler Ventilsteuergerät QuickTrak™

Das QuickTrak™-System verfügt über die neueste digitale pneumatische Ventilsteuerungstechnologie, die ein mikroprozessorgestütztes Steuerungssystem mit einem integrierten Ventilstellungsregler kombiniert. Dieses System wurde speziell für die Herausforderungen der heutigen anspruchsvollen Anwendungen entwickelt. Das QuickTrak™-System ist flexibel und leistungsstark und bietet die Steuerung und Leistung eines hydraulischen Systems, jedoch ohne die Anforderungen an Umwelt und Lagerung. Taster: Magnetostriktive lineare Wegaufnehmer, die sich in der Antriebsstange befinden und eine schnelle und hochpräzise Steuerrückmeldung liefern. 3-Wege-Ventile: Der Ausfallmodus erfolgt über (2) 3-Wege-Ventile (SIL-zertifiziert), die vom Magnetventil gesteuert werden und das Servoventil vom Stellantrieb isolieren. Ein drittes Ventil entfernt jegliche Entlüftung, wenn der Ausfallmodus auftritt. Magnetventile: 24 VDC kontinuierlich erregt, normalerweise geschlossen, um den Ausfallmodus bei Verlust der Luftzufuhr oder der Signalspannung einzuleiten. Servoventil: Servoventil mit hoher Kapazität für die Positionierung. Aktuator: Kundenspezifisches Design mit größeren Anschlüssen, um den höheren Cv-Wert zu nutzen, und mit gebohrter Spindel zur Aufnahme der Rückführsonde. Digitaler Regler: Bietet ein mehrstufiges, geschlossenes Regelkreissystem, das auf der Ventil- und Schieberposition basiert, um den Schrittmotor zu steuern und den Kammerdruck des Stellantriebs anzupassen, um die gewünschte Ventilposition zu erreichen. Vorteile von QuickTrak™ Verbesserte Leistung. Hohe Zuverlässigkeit. Präzise Positionierung. Schnelles Anfahren/Ansprechen. Reduzierte Wartung. Schnelle Kalibrierung und Einstellung. Eingangssignal / Positionsrückmeldung 4-20mA, HART™-Protokoll Spannungsversorgung 100 bis 240 VAC ± 10% 50-60 Hz ± 5% von 24 bis 145 VDC ± 10% (4 bis 0,3A) Maximale Leistungsaufnahme 95 W
