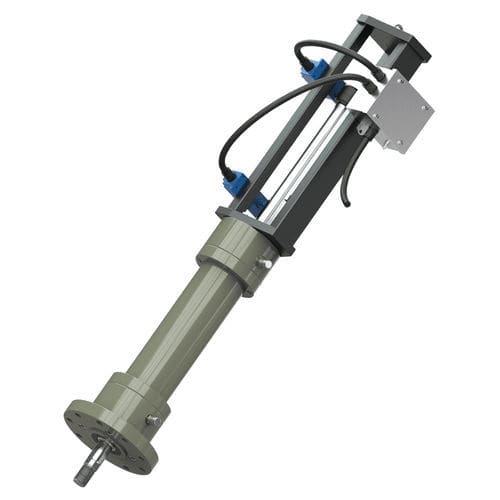

Linearantrieb HPA

hydraulischKolbendoppeltwirkend

Der HPA ist ein doppeltwirkender Stellantrieb, der mit einem eingebauten elektronischen Stellungsgeber für eine präzise Rückmeldung der Stangenposition erhältlich ist. Der Stellungsgeber wird für modulierende Stellantriebe verwendet, die typischerweise zur Steuerung von Dampfaufbereitungsventilen eingesetzt werden. Bei Auf/Zu-Antrieben wird die Auf/Zu-Stellung mit Endschaltern erfasst. Endschalter - Zwei einstellbare Endschalter sind auf dem Antriebsrahmen installiert. Die Platzierung verringert das Risiko von Schäden durch die Hitze des Ventils. Linearer Messwertgeber - Als Option kann der HPA mit einem linearen Messwertgeber ausgestattet werden, der die tatsächliche Ventilstellung an den Stellungsregler zurückmeldet. Der Wegaufnehmer erfasst die Position eines Magnetrings, der am Ende der Kolbenstange angebracht ist. Die Platzierung erleichtert die Wartung. Anschlusskasten - Die Kabel von den Endschaltern werden über einen Anschlusskasten aus Edelstahl mit dem Stellungsregler verbunden. Kolbenstangenabstreifer - Alle Stangen- und Kolbenbaugruppen werden aus hochfestem, legiertem Kohlenstoffstahl hergestellt und sind so konzipiert, dass sie bei vollem Nenndruck ermüdungsfrei arbeiten. An beiden Enden der Kolbenstange sind standardmäßig Metallabstreifer angebracht. Sie sind so konstruiert, dass sie Schmutz, Fremdpartikel, Späne und Feuchtigkeit von der Kolbenstange abkratzen, wenn diese in das Gehäuse des Aktuators zurückgezogen wird. Schlauchanschlüsse - Jeder Aktuator hat zwei Schlauchanschlüsse, die den Einlass und den Auslass für die beiden Ölkammern im Aktuatorgehäuse bereitstellen Oberflächenschutz - Standardmäßig sind das Antriebsgehäuse und der untere Flansch mit einem Korrosionsschutzsystem gemäß ISO 12944 C4 lackiert, das für den Einsatz in Küstengebieten geeignet ist. Optional ist eine Lackierung nach ISO 12944 C5M möglich, die für Meeres-, Offshore- und Küstengebiete mit hohem Salzgehalt geeignet ist.
