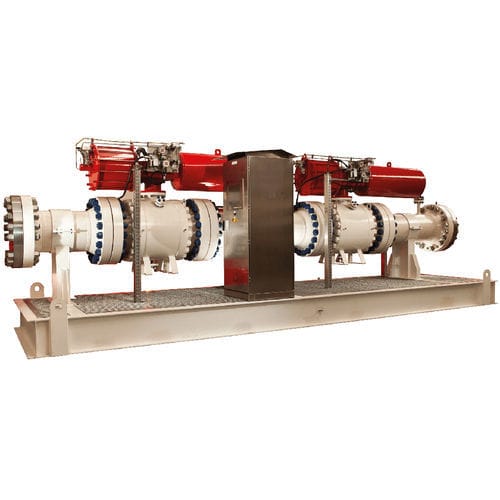

Schutzsystem HIPPS

HIPPS-Systeme (auch als HIPS bezeichnet) sind eine Reihe von Komponenten, die speziell dafür entwickelt wurden, im Falle eines Überdruckereignisses die Quelle des gefährlichen Hochdruckes zu isolieren, anstatt den übermäßigen Durchfluss zu entlasten. HIPPS ist ein unabhängiges und zuverlässiges sicherheitsgerichtetes System, das mit hoher Integrität gemäß den etablierten ANSI/ISA- und IEC-Normen entwickelt wurde, um die Sicherheitsleistung herkömmlicher Sicherheitsventile zu erreichen oder zu übertreffen. Initiatoren / Prozesssensoren - Initiatoren sind entweder elektronische oder elektromechanische Druckschalter oder Transmitter, die die Prozessvariablen (PV) messen, um ein Ereignis zu erkennen. Das programmierbare elektronische System empfängt die Signale von den Initiatoren, führt die erforderliche Logik aus (Abstimmung, Diagnose und Teilhubtestroutine) und schaltet die Endglieder ein. Endelemente - Die Endelemente sind die physischen Einheiten, die zur Isolierung der Exposition herangezogen werden, und sind in der Regel ausfallsichere Ventile, die mit federbelasteten, hydraulischen oder pneumatischen Aktuatoren und Magneten geöffnet oder geschlossen werden. Die endgültige Konfiguration ist für den gewünschten Fail-Safe-Level vorgeschrieben. Die IMI CCI HIPPS-Konstruktion kann zwei Geräte in einer 1oo2-Konfiguration (zwei Ventile in Reihe) verwenden, wobei jedes Ventil 1 oder 2 Magnetventile (in 1oo2-Logik) hat, die von zwei unabhängigen Ausgängen des redundanten SIL 3-zertifizierten Logic Solvers versorgt werden. Sicherheit - Als Safety Instrumentée! System (SIS) verlangt HIPPS, dass jede spezifische Anwendung gründlich untersucht wird. Die wichtigste Kennzahl des SIS ist der Sicherheits-Integritätslevel (SIL). Der SIL stellt die notwendige Risikoreduzierung dar, um das gewünschte tolerierbare Risiko zu erreichen, wie es in der Risikoanalyse des Anwenders anerkannt wird.
