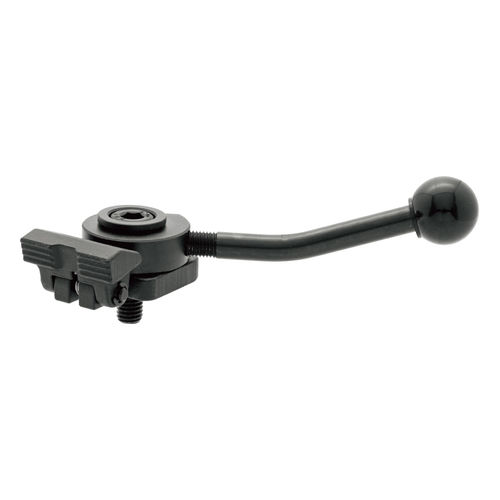

Mechanisches Spannmittel QLSCzur maschinellen FertigungStahlFlachprofil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mechanisch
- Anwendung
- zur maschinellen Fertigung
- Weitere Eigenschaften
- Stahl, Flachprofil, Nocken
- Stärke
Max: 5.000 N
Min: 2.500 N
Beschreibung
Niederprofilige Nockenrandspannvorrichtung für schnelle Werkstückeinrichtung. Spiralnocken ermöglicht schnelles Spannen durch einfaches Drehen des Handgriffs.
Die Backe drückt das Werkstück mit max. 6000N nach vorne und unten.
Die minimale Backenhöhe beträgt nur 6 mm (0,24").
Spannkraft: 4000 / 6000N
Zulässige Betriebslast des Handgriffs: 170 / 280N
Ohne Grifftyp ist verfügbar: Teil-Nr. QLSCL-NR
Materialien:
Gehäuse: Stahl S45C (Schwarzes Oxid)
Kiefer/Nocken: Stahl SCM440, vergütet (schwarze Oxidschicht)
Handgriff: Stahl S45C, vergütet (schwarze Oxidschicht)
---
