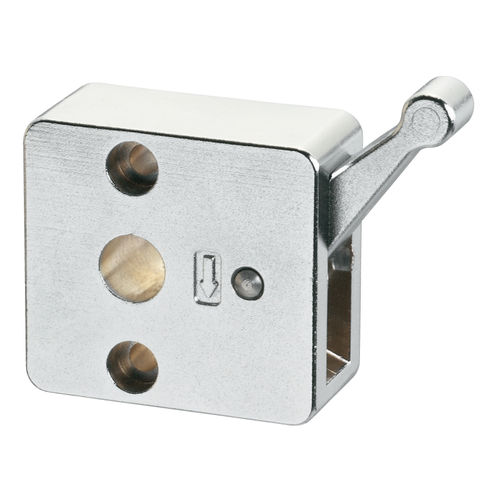

Manuelles Klemmelement QSC

mechanischWelleSpindel

Schnelle & sichere Wellenverriegelung. Einfaches Drehen des Griffs sorgt für eine sichere Klemmung. Erhältlich für 10, 12, 14, 15, 16 und 20 mm Wellendurchmesser. -Effizienter als die herkömmliche Methode Wenn der Griff nach unten gedreht wird, drückt er den Verriegelungsblock zum Klemmen gegen die Welle. Wenn der Griff losgelassen wird, ermöglicht die flache Feder die Rückführung des Sperrblocks in die ursprüngliche Position. -Merkmal 1. Einfache Bedienung des Griffs ohne Werkzeug Die einfache vertikale Griffbewegung ist perfekt für Anwendungen, bei denen häufig Positionsanpassungen vorgenommen werden. Zum Verriegeln wird der Griff entsprechend der Pfeilmarkierung an der Seite nach unten gedreht. Zum Lösen wird der Griff in die entgegengesetzte Richtung nach oben gedreht. Es werden weder Gewindestifte noch verstellbare Griffe benötigt. Für die Bedienung des Griffs sind keine Werkzeuge erforderlich. -Merkmal 2. Kompaktes Design & platzsparend Imao-Methode Es wird kein Platz für das Schwenken des Griffs benötigt. Konventionelle Methode Es wird etwas Platz benötigt, damit der Griff schwingen kann. Kompakte Größe für die Installation auch in kleinen Räumen. Geeigneter Wellendurchmesser (mm) : 10 12 14 15 16 20 -Merkmal 3. Unterschiedliche Montagemöglichkeiten Sowohl die Vorder- als auch die Rückseite können für die Montage verwendet werden. Die Gewindebohrungen an den 2 Seiten ermöglichen eine vielseitige Montage. Gehäuse/Griff: Zinkdruckguss, verchromt Verriegelungsblock: CAC402 Bronzeguss Flache Feder: SUS304 Edelstahl
