Signalanalysator SP1000G series

LaborelektrischSpannung

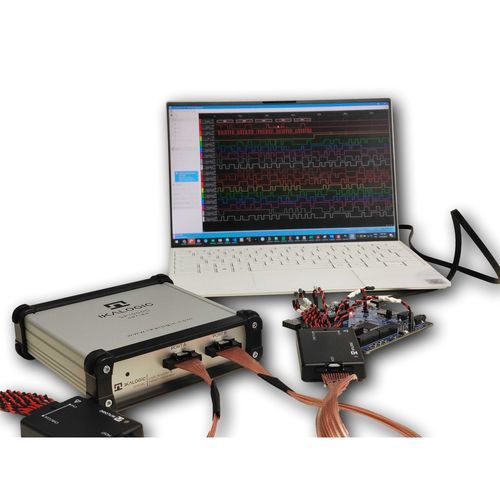

Die Logikanalysatoren und Arbiträrmustergeneratoren der SP1018G-Serie bieten eine tiefgehende Analyse von Logiksignalen und Protokollen mit einer Zeitauflösung von 1GSPS (1ns). Externe Referenztaktung (IN und OUT), Trigger-Eingang und -Ausgang sowie einstellbarer Schwellenwert und Ausgangsspannungspegel machen die SP1000G-Serie zu einem einzigartig leistungsstarken Laborgerät. Derzeit ist eine 18-kanalige Version verfügbar (SP1018G), aber letztlich ist die SP1000G-Serie von Grund auf so konzipiert, dass sie bis zu 54 Kanäle bietet, die individuell als Eingang, Push-Pull-Ausgang oder Open-Drain-Ausgang konfiguriert werden können. Überblick über die SP1000G-Serie Die SP1000G-Serie von Logikanalysatoren besteht aus mehreren Geräten: SP1018G, SP1036G und SP1054G. Sie bieten 18, 36 oder 54 Kanäle. Alle Logikanalysatoren der SP1000G-Serie bieten gleichwertige Funktionen (wie Abtastrate, Triggerfähigkeit und Mustererzeugung). Spezifikationen der SP1000G-Familie 1 GSPS Erfassungsrate (einstellbar bis zu 4 MSPS). Maximale Abtastrate bei Verwendung aller Kanäle (kein Kompromiss zwischen Abtastrate und Anzahl der Kanäle). Schmitt-Trigger-Eingangsstufen mit einstellbaren Schwellenwerten (jede Gruppe von 9 Kanälen kann einen anderen Eingangsschwellenwert haben). Integrierter Pufferspeicher (4Gb, 8Gb oder 12Gb je nach Modell). Superschnelle USB3-Schnittstelle. Samples-Kompression (nur Ereignisse verbrauchen Speicher und USB-Bandbreite). Verschiedene Triggeroptionen (Flanke, Pulsbreite, Muster, Protokoll). Komplexe Triggermuster, die bis zu 18 Kanäle der gleichen Gruppe kombinieren (z.B. Ports A & B oder Ports B & C). Zwei unabhängige Trigger-Engines, die zur Erstellung kaskadierter Trigger-Sequenzen kombiniert werden können.
