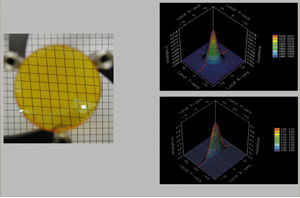

Bikonische Linse

aus BK7-Glasastigmatisch

Bikonische Linsen haben zwei verschiedene Radien auf einer Oberfläche. Es ist möglich, eine bikonische Linse mit sphärischen Kurven oder asphärischen Kurven herzustellen, je nach Anwendung und der Notwendigkeit, Aberrationen zu beseitigen. Bikonische Linsen werden verwendet, um einen elliptisch geformten Fokus oder Linienfokus zu erzeugen. Diese Linsen werden auch in anamorphen Strahlerweiterungen verwendet, um den Astigmatismus im Laserstrahl zu reduzieren. Viele Wellenleiterlaser erzeugen astigmatische Strahlen. Da die meisten Laseranwendungen symmetrische Gaußsche Strahlen erfordern, müssen astigmatische Strahlen korrigiert werden. Die übliche Art von Optik, die in anamorphen Strahlaufweitern und elliptischen Fokuslinsen verwendet wird, ist die Zylinderlinse. Für die Strahlaufweitung und einige Fokussierungsanwendungen ist es notwendig, zwei Zylinder zu verwenden, was zu schwierigen Ausrichtvorgängen führt. Die bikonische Linse kann die Anzahl der in dieser Anwendung verwendeten Elemente reduzieren und, was noch wichtiger ist, die Ausrichtungsprobleme reduzieren. * Bikonische optische Leistung kann auf eine Oberfläche aufgebracht werden. * Leicht ausrichtbar. Die Rechtwinkligkeit der Kurven wird durch die Bearbeitung sichergestellt. * Nützlich in anamorphen Strahlerweiterungen. * Als Fokussierlinse erzeugt sie elliptisch geformte Punkte. * Die Krümmungen können sphärisch oder elliptisch sein.
