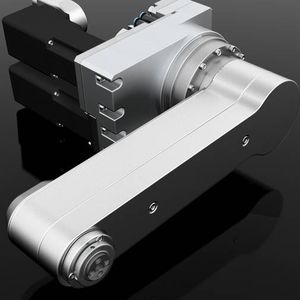

Pick-and-Place-Handlingmodul miniSPIN series

kompakt

Mit der miniSPIN-Baureihe wurde eine kompakte Handlingseinheit mit hochdynamischen Eigenschaften entwickelt. Das Konzept wurde auf das Positionieren von „Kleinteilen“ mit einem Gewicht von etwa 20 bis max. 100 Gramm zugeschnitten. Typische Pick & Place-Vorgänge können mit sehr kurzen Taktzeiten von etwa einer halben Sekunde realisiert werden. Die miniSPIN-Baureihe kann sowohl als „Einzelstation“, als auch in Kombination mit Lineareinheiten eingesetzt werden. In Verbindung mit direkt angetriebener Linearachse euroLINE können hochdynamische Handlingssysteme, z.B. zum Abarbeiten von Produktpaletten realisiert werden. Um den optimalen Einsatz der miniSPIN-Baureihe zu ermöglichen, stehen standardisierte Hebellängen mit 87 mm oder 151,5 mm zur Auswahl. Generelle Merkmale Wählbare Hebellängen (87 mm, 151,5 mm) Zykluszeit für 2 x 180°: 240 ms bei 20 g Standardisierte Schnittstelle für Anbau von verschiedenen Pinolen Vorbereitet zum Anbau von kundenseitigen Servomotoren Antriebe können als voneinander unabhängige Drehantriebe programmiert werden Modularer Aufbau (service- wartungsfreundlich) Wahlweise ein- oder zweikanalige Luft-, oder Vakuumzufuhr Keine bewegten Luftschläuche Geringes Eigengewicht
