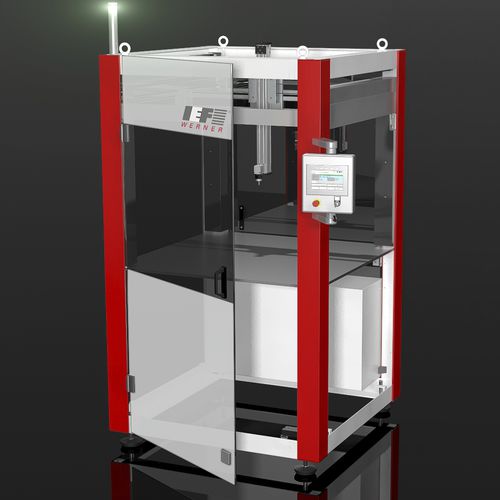

Roboterzelle für Materialumschlag roboCELL

für ZusammenbauBearbeitungfür Bearbeitungszentrum

Die Standardzelle roboCELL ist der Ausgangspunkt für automatisierte Produktionsprozesse. Das modulare Konzept ermöglicht die Anpassung an Ihre individuellen Anwendungen. Das System ist auf einem selbsttragenden Stahlrahmen aufgebaut und bildet eine stapler- und krangerechte Einheit. Der benötigte Raum beträgt lediglich 1,4 m2 (1310 x 1310 mm). Im Grundrahmen ist ein kartesisch angeordnetes XYZ-Positioniersystem, ein Schaltschrank sowie eine Grundplatte integriert. Diese Platte ist in variabler Höhe einbaubar und bildet die Basis für Ihre individuellen Bearbeitungs-, Förder-, Füge- oder Montageanwendungen. Alle Antriebsmotoren des XYZ-Positioniersystems sind ortsfest angebracht, d.h. es werden keine Motoren, Getriebe oder Kabel mitbewegt. Dies reduziert die Taktzeit und erhöht die Nutzlast des Handlings. Durch die Verwendung standardisierter Baugruppen sind die Kosten jederzeit klar kalkulierbar. Eine Vielzahl optionaler Komponenten ergänzt die roboCELL nach Ihren Vorstellungen. Zur flexiblen und zuverlässigen Umsetzung Ihres Automationsprozesses stehen beispielsweise das Transportsystem posyART oder das Palettiersystem smallSTACK zur Integration zur Verfügung. Merkmale Grundgestell aus einer Stahl-Schweißkonstruktion kartesisch angeordnetes XYZ-Positioniersystem ohne mitbewegte Antriebsmotoren oder Kabel Schaltschrank (1000 x 600 x 400 mm) inkl. AC-Servoverstärkern Schutztür aus Sicherheitsglas mit elektrischer Verriegelung Steuerung Beckhoff 7" Panel-PC CP67xx Basissoftware WINPAC zur Steuerung des Positioniersystems
