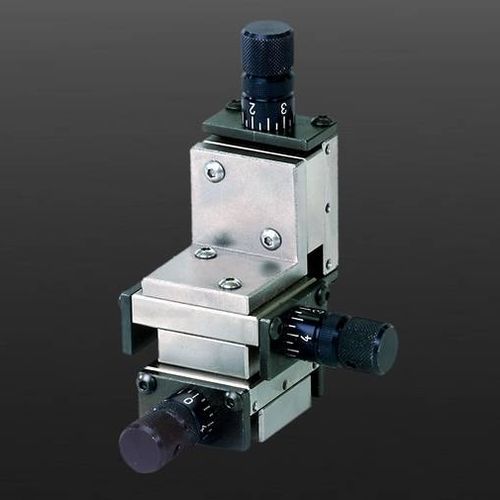

Linearer Versteller M 30

manuellPräzision

... durch hochwertige Gleit- oder Wälzführungen Die Präzisionsschlitten werden aus Grauguss GG25 hergestellt. Auf Wunsch sind die Schlitten auch chemisch vernickelt oder in AL natur eloxiert erhältlich. Weiterhin sind Standardbohrbilder, T-Nuten, Klemmungen, Abdeckungen und Abstreifer lieferbar. Mit Hilfe von Montagewinkeln können komplexe, mehrachsige Systeme aufgebaut werden. Durch kundenspezifische Montagebohrbilder ist eine einfache Adaption an die Anschlusskonstruktion gewährleistet. Merkmale unterschiedliche Führungsarten möglich: Rolle, Kugel, Nadel, kunststoffbeschichtete Gleitführungen, Schwalbenschwanz kundenspezifische Bohrbilder kundenspezifisches Erstellen von STEP-Files Zusenden der Konstruktions-Daten per E-Mail im STEP-Format Typ M 30 bezeichnet einen Miniatur-Versteller mit Mikrometerrändel und Schwalbenschwanz- oder Kreuzrollen-Führungen. Dieser Versteller ist speziell für beengte Platzverhältnisse ausgelegt. Schlitten Typ M sind komplette Führungseinheiten mit Mikrometerrändel, womit ein feinfühliges Positionieren ermöglicht wird. Schlitten Typ H sind komplette Führungseinheiten mit Handrad, wodurch eine schnelle Verstellung großer Hübe möglich ist. Schlittenaußen- und -innenteil gleiche Länge großer Hub durch Überfahren der Grundschlittenlänge in die jeweilige Richtung Endplatten ermöglichen den nachträglichen Einbau von Stoßdämpfern, Zylindern, Messsystemen, Initiatoren usw.
