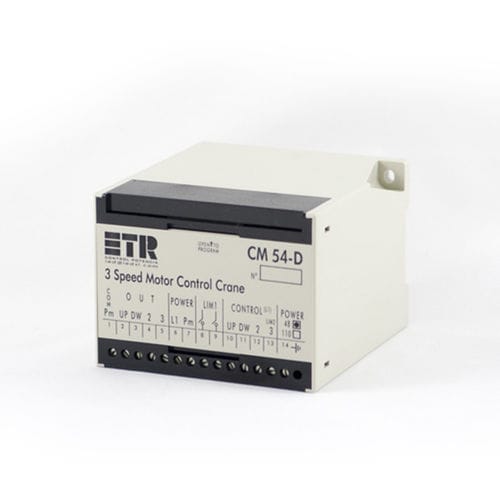

Dreiphasiger Motorcontroller CM 54-D

AsynchronGeschwindigkeitsregler

Die CM 54-D-Einheit vereinfacht die Steuerung und die Bewegungen von Motoren mit drei Geschwindigkeiten und reduziert das System auf ein Minimum von 2 Doppeltastern oder Handgeräten. Die Einheit CM 54-D verfügt über fünf Eingänge für Drehzahl-, Drehrichtungs- und Begrenzersignale sowie über vier Leistungsausgänge zur Ansteuerung der Schütze. Zwischen diesen Ein- und Ausgängen befindet sich ein Mikroprozessorsystem, das jede Bewegung des Motors mit drei Geschwindigkeiten steuert und auch die Steuerung und den Betrieb des Begrenzers umfasst. Die Ein- und Ausgänge sind galvanisch voneinander getrennt. Die CM 54-D-Einheit reagiert auf jede Steuerung, sei es eine Drucktaste oder eine Handbedienung, und führt Beschleunigungen, Verlangsamungen und Zeitfunktionen wie programmiert aus. Darüber hinaus verfügt das CM 54-D über mehrere Betriebsmodi, die vom Benutzer über Mikroschalter im Inneren des Geräts ausgewählt werden können. Steuerung von 2/3-Drehzahl- oder Dahlander-Motoren in Turm- und Brückenkränen bei Hub-, Dreh-, Katz- und Traversierbewegungen. Arbeitsabläufe Die CM 54-D-Einheit steuert den Übergang vom 1. in den 2. und vom 2. in den 3. Gang, indem sie jede Bewegungsänderung bis zum Ablauf der programmierten "Beschleunigungs- und Verzögerungszeit" verhindert. Beträgt die "Beschleunigungs- und Verzögerungszeit" beispielsweise 1,5 s und Sie möchten vom Standby in den 3 schalten sich die Schütze in der folgenden Reihenfolge ein: das Schütz des ersten Gangs schaltet sofort ein, das Schütz des zweiten Gangs nach gang schaltet nach 1,5 s ein und der dritte Gang schaltet nach weiteren 1,5 s ein.
