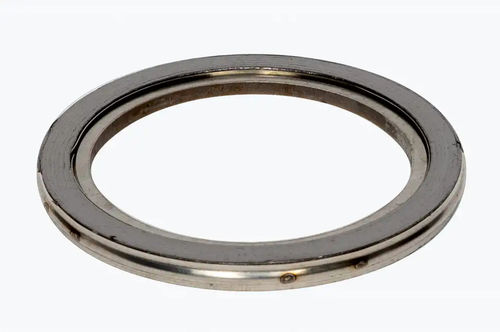

Spiraldichtung 6411SD30

rundGraphitFlansch

Die Spiraldichtung besteht aus einem spiralförmig gewickelten, gesickten Metallband aus dem Werkstoff 1.4541. Zwischen den einzelnen Windungen ist ein beidseitig überstehendes Grafit-Weichstoffband [Reinheit 98%C] eingebracht.Durch den inneren Stützring [Werkstoff: 1.4541] wird die Spirale am Innendurchmesser stabilisiert. Dieses Dichtsystem besitzt keinen äußeren Stütz- und Zentrierring und ist deshalb für den Einsatz in Flanschsystemen mit Vor- und Rücksprung vorgesehen. Spiraldichtungen eignen sich besonders bei Anwendungen mit hohen Betriebsdrücken und kritischen Einsatzbedingungen. Dichtungskennwerte DIN 2505 V K0×Kd [N/mm] - 50 × bd k1 [mm] - 1,4 × bd Dichtungskennwerte DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 50 m (DIN 28090) - 1.4 бBO 300 °C [N/mm²] - 220 Dichtungskennwerte ASME m (ASME) - 3 Y [PSI] - 7300 Freigaben und Prüfberichte TA Luft 2002 (VDI 2440/2200) BAM Sauerstoff (gasförmig) BAM Sauerstoff (flüssig) WRAS Trinkwasserzeugnis HY Flanschformen Vor-Rücksprung (Form SR) - Apparateflansch - Mit Stegen
