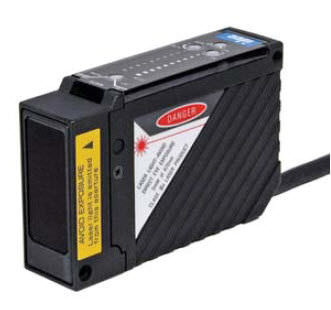

Abstand u. Versetzung Sensoren MX1C
Das MX1C ist ein selbständiger Laser Versetzung Sensor. Eine kleine und hohe Auflösung von 50 Mikrons (0.002 ") kennzeichnend, ist das MX1C für kleine Montagebereiche mit empfindlichen Anwendungen vollkommen. Das MX1C ist einfach, mit seinem sichtbaren Rotlaser übereinzustimmen. Das MX1C bietet einem 4-20mA Analogergebnis und, ein getrennter Transistor an, der für Versetzung Ermittlung ausgegeben wird.
Das MX1C verwendet Triangulation, um Gegenstandversetzung festzustellen. Der Sensor-Kopf projiziert einen Laserstrahl zum Gegenstand. Das zerstreuen-reflektierte Licht von der Oberfläche des Gegenstandes wird als Punktbild empfangen. Dieses Punktbild verschiebt von Position A bis B auf dem PSD (Position empfindliche Vorrichtung). Das optische Dreieck wird benutzt, um den genauen Abstand zwischen dem Sensor und dem Gegenstand zu berechnen.
---
