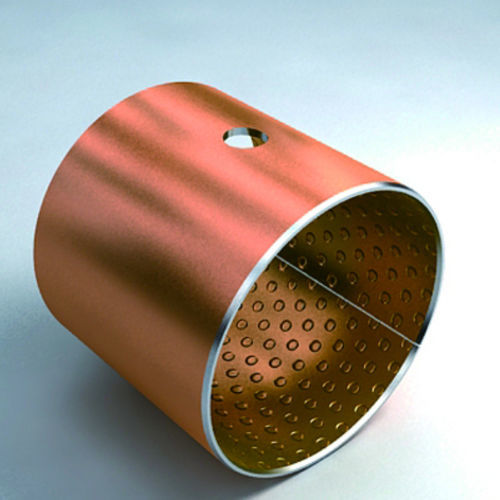

Zylinderförmiges Gleitlager IB030

KohlenstoffstahlBronzeGraphit

Material Stahl ( DIN-St12|ASTM-A366/A366M-97|JIS-SPCC ) + Bronze ( DIN-CuPb10Sn10|SAE-797|JIS-LBC3 ) + Graphit Bronze Härte 70HB-100HB Einführung Bimetalllager (CuPb10Sn10/Graphit), die aus kohlenstoffarmem Stahl als Grundmaterial hergestellt werden, werden durch das Verfahren der gesinterten Zinnbronze CuPb10Sn10-Pulver als Schicht und gewalzte Diamantöltaschen auf der Oberfläche der Legierungsschicht für die Lagerung von Graphit hergestellt. Sie sind weit verbreitet in der Automobil-, LKW-, Hydraulikgetriebe- und Maschinenbauindustrie, da sie einen niedrigen Reibungskoeffizienten, eine gute Selbstschmierung und eine gute Tragfähigkeit aufweisen. Physikalische und mechanische Eigenschaften max. Betriebstemperatur Tmax-geschmiert +150 ℃ max. Betriebstemperatur Tmax-ölgeschmiert +250 ℃ min. Betriebstemperatur Tmin -40 ℃ max. statische Belastung Psta,max 300 N/mm max. dynamische Belastung Pdyn,max 140 N/mm max. Gleitgeschwindigkeit v-geschmiert 2.5 m/s max. PV-Faktor-erhöht 2.8 N/mm2-m/s reibungskoeffizient f-geschmiert 0.05-0.12 reibungskoeffizient f-ölgeschmiert 0.04-0.12 oberflächengüte der Welle Ra ≤0,8 µm wellenhärte-normal ＞200HB wellenhärte für Lebensdauer＞2000 Stunden ＞350HB
