Werkstoff
Stahl ( DIN-St12|ASTM-A366/A366M-97|JIS-SPCC ) +
Bronze ( CuSn-Legierung ) +
Graphit-Folie
Einführung

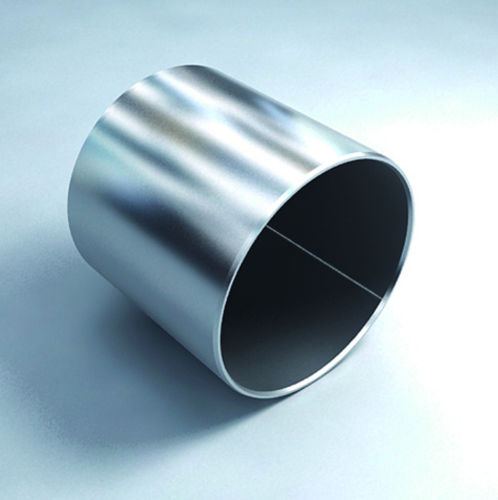

Trockenlager (Stahl/Graphitfilm), die aus kohlenstoffarmem Stahl als Grundmaterial bestehen, werden durch das Verfahren des gesinterten Bronzepulvers als Mittelschicht und des beschichteten Graphitfilms als Schmierschicht hergestellt. Sie entsprechen den europäischen RoHS-Umweltschutznormen und werden aufgrund ihrer Vorteile wie Bleifreiheit, niedriger Reibungskoeffizient, gute Selbstschmierung, gute Verschleißfestigkeit und hohe Tragfähigkeit in der Automobil-, Fahrrad- und Hydraulikindustrie eingesetzt.
Physikalische und mechanische Eigenschaften
wärmeleitfähigkeit
40 W/mK
max. Betriebstemperatur Tmax
+280 ℃
min. Betriebstemperatur Tmin
-200 ℃
druckstreckgrenze δc
350 N/mm
max. statische Belastung Psta,max
250 N/mm
max. dynamische Belastung Pdyn,max
140 N/mm
max. Gleitgeschwindigkeit v-trocken
2.5 m/s
max. PV-Faktor-trocken, kontinuierlich
1.8 N/mm*m/s
max. PV-Faktor-trocken, intermittierend
3.5 N/mm*m/s
reibungskoeffizient f-trocken
0.02-0.25
reibungskoeffizient f-ölgeschmiert
0.02-0.12
oberflächengüte der Welle Ra-trocken
0.3-0,5 µm
härte der Welle
gehärtet/ungehärtet
---
