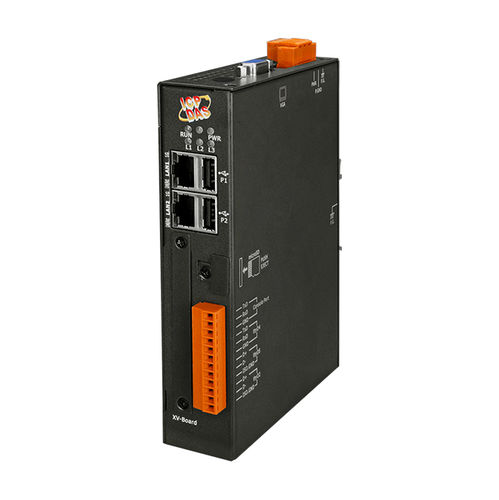

Gateway für Kommunikation IEC850-211-S

TCPEthernetIP

eine internationale Norm zur Festlegung von Kommunikationsprotokollen für intelligente elektronische Geräte in elektrischen Umspannwerken. Sie wurde vom Technischen Komitee 57 der Internationalen Elektrotechnischen Kommission (IEC) entwickelt, einer Referenzarchitektur für elektrische Energiesysteme. Ziel der Norm ist es, die Anforderungen zu spezifizieren und einen Rahmen für die Interoperabilität zwischen den IEDs verschiedener Anbieter zu schaffen. Dieses Protokoll kann über TCP/IP-Netzwerke oder LANs in Umspannwerken unter Verwendung von High-Speed-Switched-Ethernet laufen, um die für die Schutzrelais erforderlichen Reaktionszeiten von unter vier Millisekunden zu erreichen. IEC850-211-S ist ein Netzwerk-Gateway, das es dem IEC-61850 MMS-Client ermöglicht, als Modbus-TCP-Client auf ein Modbus-TCP-Netzwerk zuzugreifen. Das IEC-61850-Protokoll wird in der Automatisierung von Umspannwerken eingesetzt. Die IEDs tauschen Informationen mit anderen IEDs oder SCADA über das IEC-61850-Protokoll für Schutz- und Steuergeräte aus. IEC850-211-S unterstützt Logical Node GGIO und Data Object Ind, IntIn, SPCSO, ISCSO. Es unterstützt auch Datensatz- und ungepufferte Berichtsfunktionen zum Datenaustausch mit einem Client. Die Datenzuordnungsregel kann über das ICPDAS-Dienstprogramm konfiguriert werden. Lesen/Schreiben von Modbus-Registern über IEC-61850 Automatische Zuordnung von Modbus-Registern zu IEC-61850-Datenobjekten über das Dienstprogramm Unterstützt Logical Node GGIO und Datenobjekt Ind, IntIn, SPCSO, ISCSO Bietet sichere Remote-Operationen mit einer Select-Before-Operate-Funktion Unterstützt die Modbus-Funktionscodes 1, 2, 3, 4, 5 und 6 Erlaubt bis zu 32 Modbus TCP Server- und 5 IEC-61850 MMS Client-Verbindungen Erlaubt insgesamt 9600 Modbus-Register. (Einschließlich Spule, diskrete Eingänge, Eingangsregister und Halteregister) Bietet ICD-Datei über Dienstprogramm
