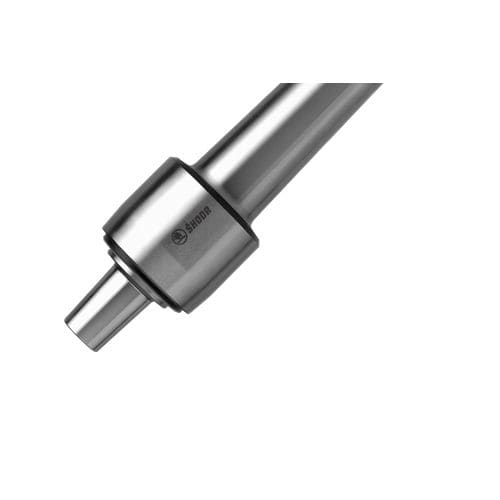

Rotierende Zentrierspitze ČSN 24 3319

mit MorsekegelschaftStandard

Präzisions-Zentrierspitzen zum Spannen von hohlen Werkstücken mit einem Spitzenwinkel des Zentrierkörners von 60 ° oder 90 ° Eine spezielle Dichtung verhindert das Eindringen von Prozessflüssigkeit und Staubpartikeln. Große Auswahl an speziellen Optionen der Ausführungen auf Kundenwunsch. Der Satz der Einsätze mit 60 ° - und 90 ° erweitert das Portfolio der zu bearbeitenden Werkstücken. Die Zentrierspitzen sind ausgelegt für Dreharbeiten zum Spannen von Werkstücken mit großem Hohlraumdurchmesser, die nicht mit Standartzentrierspitzen gespannt werden können. Der rotierende Teil der Spitze wird durch einen speziellen Kegel beendet, auf dem je nach Bedarf ein Spanneinsatz 60 ° (U1) oder 90 ° (U2) angebracht wird. In der Basisversion werden die Zentrierspitzen mit einem Satz austauschbarer Spanneinsätze geliefert, die der Größe Mk entsprechen. In der Standardversion werden die Spitzen auf Kundenwunsch mit Einsätzen max. Ø D gemäß der Tabelle geliefert. In einer speziellen Ausführung werden auch unlösbare Spitzen mitgeliefert - die Spanneinsätze können nicht entfernt werden. Die einzelnen Spanneinsätze werden auch als Ersatzteile geliefert. Die Zentrierspitzen sind mit einem MORSE-Kegel gemäß ČSN ISO 296 ausgeführt. Die Zentrierspitzen werden mit einem Schmierfett auf Lithiumbasis geliefert - Mogul LV2-WR. Die Demontage der Zentrierspitzen - außer bei autorisiertem Service - wird nicht empfohlen.
