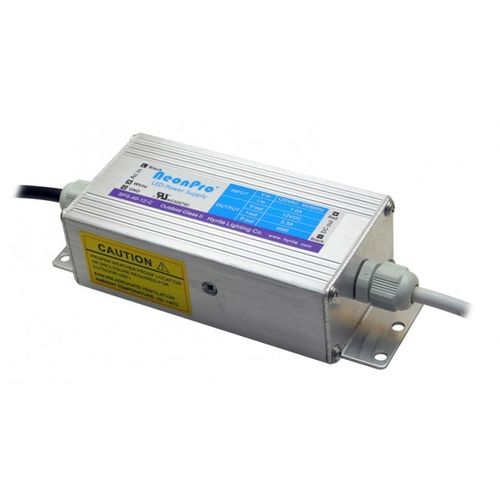

AC/DC-Netzteil SPS-C series

EinfachausgangSchaltnetzteilmit Kurzschluss-Schutz

-Schlankes Design - UL-anerkannte Außenklasse 2 - IP64-Einstufung LED-Beschilderung LED-Architekturbeleuchtung LED-Industriebeleuchtung LED-Sport-Beleuchtung LED-Kobrakopf-Beleuchtung 1.Merkmale -UL1310, Klasse 2-konform; -Konstante Ausgangsspannung; -Für Außen- oder Innenanwendungen; -Geeignet für die Installation in einem Kabelkanal; -Umgebungstemperatur: -25~+40 3. Installationsanleitung 3.1 Typische Installation Schritt 1: Montieren Sie die Rückplatten mit den flüssigkeitsdichten Verschraubungen, führen Sie das PLTC-Kabel durch und stellen Sie die entsprechenden Anschlüsse her.Achten Sie darauf, dass die AC- und DC-Kabel an die entsprechenden Klemmen angeschlossen sind.Befestigen Sie die Rückplatten mit Schrauben am Gehäuse. Ziehen Sie die Schrauben und die Anschlüsse fest an, um ein Auslaufen zu verhindern (Abb. 3) Schritt 2: Setzen Sie das LED-Netzteil in den Kabelkanal und befestigen Sie es mit Schrauben c.Installation ohne Verteilerdosen für den Innenbereich: Befolgen Sie Schritt 1 unter "Installation in einem Kabelkanal" und befestigen Sie es mit Schrauben. Installation mit Abzweigdosen für den Innenbereich: Schritt 1: Montieren Sie die Abzweigdose mit Schrauben an der Wand. Schritt 2: Montieren Sie die Rückwände mit den flüssigkeitsdichten Verschraubungen, ziehen Sie das AC-Eingangskabel durch, führen Sie das PLTC-Kabel auf der DC-Ausgangsseite durch und stellen Sie die entsprechenden Anschlüsse her. Befestigen Sie beide Rückwände mit Schrauben am Gehäuse. Stecken Sie das AC-seitige Anschlussstück in das Ausbrechloch der Anschlussdose, ziehen Sie die Schrauben und die Anschlussstücke fest, um ein Auslaufen zu verhindern, und montieren Sie das Gleichstromnetzteil an der Anschlussdose. Schritt 3: Befestigen Sie das DC-Netzteil mit der Rückwand an der DC-Ausgangsseite mit Schrauben an der Wand.
