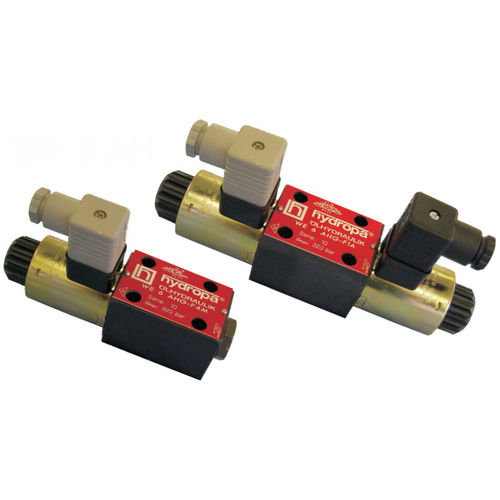

Hydraulik-Wegeventil / Schieber WE6AH

mit manueller Bedienungmagnetbetrieben

Das Wegeventil WE 6 AH besteht im Wesentlichen aus dem Ventilgehäuse (1), dem Steuerkolben (5) mit zwei Zentrierfedern (4) und -je nach Anwendung-ein oder zwei Elektromagneten (2+3) als Betätigungselemente. Wegeventile mit drei Schaltstellungen besitzen zwei Elektromagnete und zwei Zentrierfedern. Wegeventile mit zwei Schaltstellungen sind entweder mit einem Elektromagnet und einer Rückführfeder oder zwei Elektromagneten und einer Rasteinrichtung ausgestattet. Durch die Elektromagneten (2 + 3) wird der Steuerkolben (5) aus seiner Ruhelage in die gewünschte Endstellung geschoben. Er gibt damit das vom Anschluss P kommende Drucköl zum Anschluss A oder B frei. Bei Unterbrechung der Betätigung wird der Steuerkolben in seine Ruhelage zurückgeführt, bzw. durch Rasten in der jeweiligen Endlage gehalten. Die Elektromagnete arbeiten mit Gleichspannung. Für die Versorgung mit Wechselspannung werden entweder in den Steckersockeln der Magnetspule oder in den Gerätesteckdosen (6 + 7) integrierte Gleichrichter eingesetzt. Die Gerätesteckdosen sindumjeweils 90° drehbar. Durch Lockerung der Befestigungsmutter (8) kann man die Elektromagnete (2 + 3) beliebig um 360° drehen oder wechseln. Das druckdichte Ankerrohr ist eingeschraubt. Dadurch können die Magnetspulen ohne Öffnen des druckdichten Raumes gewechselt werden. Im Falle einer Störung oder Netzausfalles kann der Steuerkolben mittels der Nothandbetätigung (9) von Hand verstellt werden.
