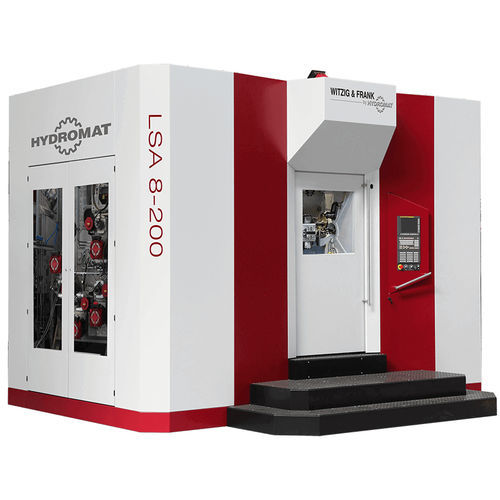

CNC-Bearbeitungszentrum / 3-Achs LSA 8-200
vertikal8 WerkzeugeHochpräzision

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Anzahl Werkzeuge
8 Werkzeuge
Weitere Eigenschaften
Hochpräzision, hohe Festigkeit, mit Linearmotor, mit Aufnahme
X-Hub

60 mm
(2,36 in)

Y-Hub

60 mm
(2,36 in)

Z-Hub

180 mm
(7,09 in)

Rotationsgeschwindigkeit

6.300 rpm
(39.584 rad.min-1)

Leistung

8 kW
(10,88 hp)

Vorrückgeschwindigkeit X-Achse

20 m/min

Vorrückgeschwindigkeit Y-Achse

20 m/min

Vorrückgeschwindigkeit Z-Achse

20 m/min

Positioniergenauigkeit

0,007 mm
(0,00028 in)

Beschreibung

Das Modell LSA 8-200 verfügt über sieben Bearbeitungsstationen, die mit 2-Backen-Futtern oder kundenspezifischen Spannvorrichtungen für Gussrohlinge ausgestattet sind. Außerdem verfügt sie über eine spezielle Beladestation und eine Station zum Messen, Wenden oder für andere spezielle Verfahren. Sie verfügt über vier bis sechs Stationen mit sechs, acht oder maximal zehn horizontalen Einheiten und zwei oder drei radialen Einheiten. Diese sind schwenkbar und verstellbar und können sich so an wechselnde Werkstückformen anpassen. Das einzigartige Design der LSA 8-200 wird durch eine robuste Rahmenschweißkonstruktion verankert, die von den besten deutschen Handwerkern präzisionsgefertigt wird. Die LSA 8-200 vereint exzellente Technik und Design mit den besten Materialien und Komponenten, die bei ihrer Herstellung verwendet wurden. Das Ergebnis: ein Bearbeitungszentrum mit robuster Konstruktion und außergewöhnlicher Genauigkeit. Der Arbeitsraum ist 150mm x 100mm x 125mm groß. Das Beladen der Teile kann flexibel manuell oder mit einem Roboter an einer speziellen Ladestation erfolgen. Eine Station ist für Messgeräte und Spezialvorrichtungen vorgesehen, und es gibt sieben Bearbeitungsstationen mit selbstzentrierenden Zweibackenfuttern oder der Verwendung von kundenspezifischen Spannvorrichtungen für komplexe Gussteile. Die LSA-Konstruktion ist eine Mehrwege-Produktionszelle mit horizontaler Revolverachse, die zur Ergänzung anderer automatischer Rundtaktsysteme verwendet werden kann. Die Anwendung der Maschine richtet sich nach der Aufspannposition des Werkstücks, der erforderlichen Flexibilität der Maschine, dem Zugang zum Einrichten und der Anzahl der Radialeinheiten. Der Maschinensockel weist eine hohe statische und dynamische Steifigkeit auf und ermöglicht einen hervorragenden Zugang zum Arbeitsraum sowie zur Späneabfuhr. Die Indexiereinheit wird während des Rundtransfers mit äußerster Genauigkeit und Wiederholbarkeit zwischen den Bearbeitungsstationen hin- und herbewegt.

---

Kataloge

LSA 8-200
LSA 8-200
4 Seiten
