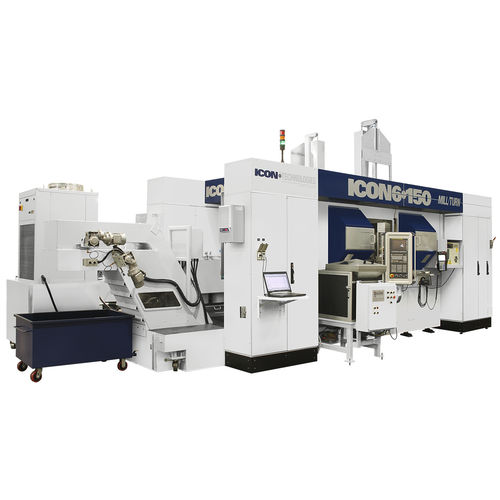

CNC-Bearbeitungszentrum / 4-Achs ICON 6-150

vertikalfür Stahlfür Edelstahl

Die ICON 6-150 ist mit vier Bearbeitungsstationen und zwei speziellen Be-/Entladestationen ausgestattet. Die ICON wurde nach flexiblen Bearbeitungsprinzipien entwickelt. Ausgestattet mit einem Tisch mit sechs Positionen, werden die Paletten zu vier Bearbeitungsmodulen transportiert, um schnelles, hochpräzises Schneiden zu ermöglichen. Diese vier Bearbeitungsstationen ermöglichen eine 5-Seiten-Bearbeitung mit 4-Achsen-Interpolation; 6 Seiten, wenn die Leerlaufstation für die Werkstückumkehr verwendet wird. Diese Vorteile in Verbindung mit der Flexibilität der ICON schaffen eine hochinnovative Lösung für die Komplettfertigung von Teilen mit kurzen Zykluszeiten und einer hervorragenden Oberflächenqualität. Das einzigartige Design der ICON 6-150 kombiniert die Prinzipien eines flexiblen Bearbeitungszentrums mit der Hydromat-Philosophie der Rundtaktfertigung. Das Ergebnis ist ein robustes Bearbeitungszentrum mit extremer Vielseitigkeit. INDEX ANTRIEBE - Anzahl der Indexantriebe: 4 Positionen Indexierungsgeschwindigkeit: 0,9 Sekunden für 180° Drehung: 360.000x0.001° Maximale Drehgeschwindigkeit: 5.000rpm PALETTENWECHSLER - Direktantrieb über Fanuc Torque Motor Anzahl der Paletten: 6 Einfacher Index (6 x 60°) Doppelindex (3 x 120°) Tischindexierungszeit: 3,5 Sekunden WERKZEUGWECHSLER Maximale Werkzeuglänge: 140 mm (5.5 in) Maximaler Durchmesser: 45 mm (1.8 in) KÜHLMITTELSYSTEM - 30μm Hochdruck Bis zu 80bar durch die Spindel Selbstreinigende permanente Medien 75μm Niederdruck Papier- oder Patronenfiltermedien STEUERUNGEN / SPANNUNGEN - Steuerung: Fanuc 30i Antriebe: Fanuc 30i Hauptspannung: 480V @ 60 Hz
