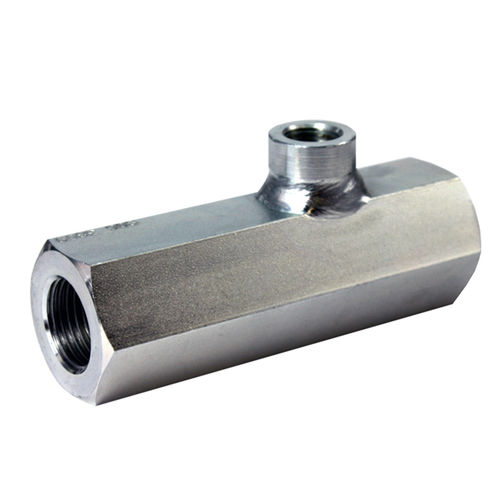

Kolbenventil 700-10

hydraulischsteuerbarAbsperr

Rückschlagventile, hydraulisch entsperrbar Die Rückschlagventile dienen zur Absperrung einer Verbraucherleitung beim Einsatz von Hydraulikzylindern. Das Rückschlagventil mit Vorentlastung eignet sich ideal für den Einsatz hoher Betriebsdrücke und Verbrauchervolumina. Diese Rückschlagventile gehören zu den Sperrventilen nach DIN ISO 1219. Mithilfe einer hydraulischen Beaufschlagung im Anschluss Z kann der gesperrte Durchfluss A→B freigegeben werden. Der Durchfluss B→A ist permanent durchgängig. Die Rückschlagventile ohne Vorentlastung verfügen über eine Kugel als Ventilelement. In der Variante mit Vorentlastung ist ein sphärisch geschliffener Ventilkolben mit integriertem Kugelrückschlagventil eingebaut. Bereits vor dem Öffnen des Ventilkolbens wird beim Entsperren ein Drosselquerschnitt freigegeben. Dieses dämpft die Aufsteuerbewegung des Entsperrkolbens. Druckstöße im Verbrauchervolumen werden unterdrückt. Die Vorentlastung gewährleistet einen niedrigeren Öffnungsdruck, der besonders für Schwenkspannzylinder geeignet ist. Besonderheiten: beliebige Einbaulage möglich einfache Montage durch Rohrleitungsanschlüsse dämpft Druckstöße im Verbrauchervolumen ermöglicht niedrigen Öffnungsdruck ideal für hohe Betriebsdrücke und Verbrauchervolumina besonders geeignet für Schwenkspannzylinder Bauart: Sperrventile nach DIN ISO 1219 Betriebsdruck: pmax. 500 bar Befestigung: Rohrleitung Einbaulage: beliebig Vorentlastung: ohne/mit Hauptdurchgang: A, B mit G1/4-Anschluss Steueranschluss: Z mit G1/4-Anschluss Steuervolumen: 0,15 cm³ und 0,40 cm³ Volumenstrom: Qmax. 15 l/min und 55 l/min Schlüsselweite: 24, 32
