Pneumatische Drehdurchführungen

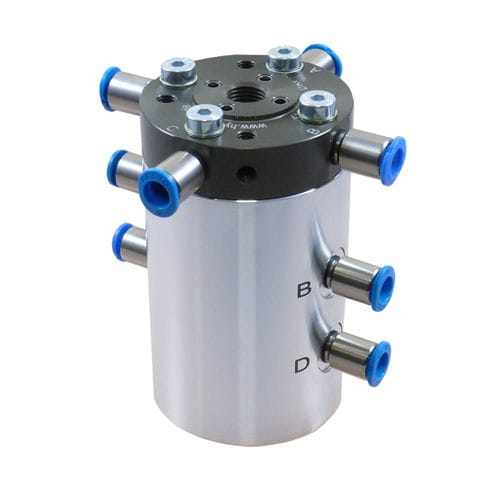

Pneumatische Drehdurchführungen übertragen Druckluft von einem stehenden auf ein rotierendes Maschinenteil. Die Montage erfolgt in der Drehachse der Baugruppe. Dazu bieten wir Varianten mit 1-adrigen, 2-adrigen u. 4-adrigen Durchgängen an. Die pneumatischen Drehdurchführungen von HYDROKOMP sind kombinierbar mit elektrischen Durchführungen über Schleifringe für 6, 12, 18 oder 24 Adern bei 24 Vdc und 2 A.
Besonderheiten:
Gehäuse aus hochfestem Aluminium (Schleifringgehäuse aus robustem Kunststoff)
Drehkolben aus hochfestem Aluminium
geringes Eigengewicht
Durchführungen mit Pneumatik und Elektrik kombinierbar
kugelgelagert
Standardvarianten und Sondervarianten erhältlich
Montageanleitung:
Die pneumatische Drehdurchführung muss so montiert werden, dass kein Biegemoment auf das stehende bzw. das rotierende Bauteil ausgeübt wird. Es hat sich bewährt, den rotierenden Drehkolben mit den Anschlüssen zu den pneumatischen Vorrichtungen zu verschrauben und das stehende Gehäuse nur gegen Verdrehen zu sichern (keine Lagerkräfte einleiten).
Montagebeispiel:
1. pneumatische Vorrichtung
2. Druckluftleitung
3. starre Schraubenbefestigung
4. Schlauchleitung
5. Distanz
6. Drehmomentstütze
Nennweite: 3
Betriebsdruck: pmax. 10 bar
Betriebstemp.: von -10°C bis +60°C
Verbindungen: einadrig, zweiadrig und vieradrig (Pneumatik)
Drehmoment: Anlauf von 0,4 Nm bis 1,1 Nm
Drehzahl: maximal 60 1/min
Anschluss: Gewinde M5, im Gehäuse radial, im Drehkolben radial und axial
Varianten: ohne und mit Elektrikdurchführung
