Kupplung für Generator 500-4

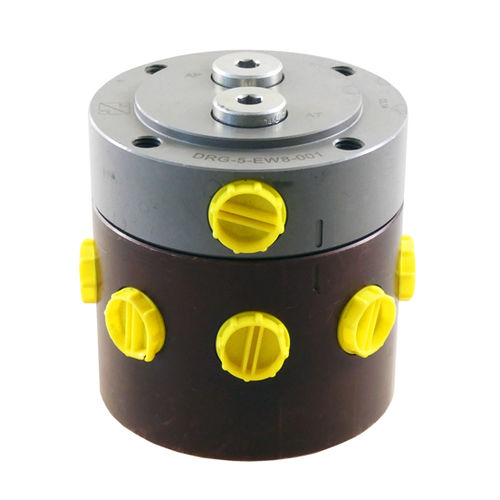

Gesteuerte Drehdurchführungen übertragen Hydrauliköl auf Rundtakttische. Der konstruktive Aufbau ist als Drehschieber ausgeführt. Dieser erlaub es, mehrere hydraulische Vorrichtungen gleichzeitig mit Drucköl zu versorgen und unabhängig davon eine Be- und Entladestation über Wegeventile zu spannen oder zu entspannen. Besonderheiten: axiale und radiale Anschlüsse im Kolben einfach wirkend und doppelt wirkend erhältlich bis zu 10 Stationen möglich mit 1 oder 2 Stationen zum Be-/Entladen zum getrennten oder gleichzeitigen Ansteuern Standardvarianten und Sondervarianten erhältlich Wichtiger Betriebshinweis: Die gesteuerten Drehdurchführungen dürfen nur mit Hydrauliköl betrieben werden. Alle Ebenen müssen mit dem Druckerzeuger verbunden werden, um die Dichtungsschmierung zu gewährleisten. Die Inbetriebnahme darf nur mit montierter Verschraubung erfolgen. Gesteuerte Drehdurchführungen sollten nur für Taktbetrieb eingesetzt werden. Montageanleitung: Die gesteuerten Drehdurchführungen müssen so montiert werden, dass kein Biegemoment auf das stehende bzw. das rotierende Bauteil ausgeübt wird. Es hat sich bewährt, das rotierende Gehäuse mit den Anschlüssen zu den Spannvorrichtungen zu verschrauben und den stehenden Drehkolben nur gegen Verdrehen zu sichern (keine Lagerkräfte einleiten). Die Leitungsverbindung von Drehmomentenstütze zu Drehkolben sollte nur über Schlauchleitungen erfolgen. Ab einem Betriebsdruck von ca. 200 bar wird empfohlen, einen Hydraulikspeicher mit Speicher-Sicherheitseinrichtung zwischen dem Rückschlagventil und der Anschlussebene A (Dauerdruckbereich) zu montieren.
