Edelstahl-Klemmhebel 250-1

Gewinde

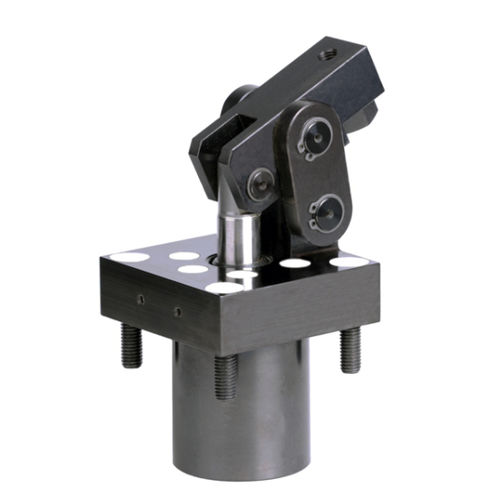

Hebelspannzylinder ohne/mit Positionskontrolle Hebelspannzylinder sind primär für Einsatzfälle gedacht, bei denen die Spannstelle für das Handling des Werkstückes nach dem Entspannen frei sein muss. Der Vorteil gegenüber Schwenkspannzylindern besteht in der kompakteren Bauweise und einer höheren Spannkraft. Der Hebelspannzylinder ist besonders für die Einsatzfälle gedacht, bei denen störende Konturen vorhanden sind, die den Einsatz von Schwenkspannzylindern nicht erlauben. Die hohe Kraftdichte wird über einen Druckkolben in den Spannhebel eingeleitet. Die bewegliche Lagerung des Spannhebels gibt den Spannpunkt beim Entspannen frei. Hydraulische Hebelspannzylinder arbeiten doppelt wirkend. Dadurch sind eindeutige Schließ- und Öffnungszeiten gegeben. Der Hebelspannzylinder kann mit durchgehender Kolbenstange ausgerüstet werden. Dies erlaubt den Einsatz einer Positionskontrolle (Zubehör) zur Überwachung des Kolbenstandes. Die Abfrage der Position kann über induktive Näherungsschalter oder pneumatisch erfolgen. Besonderheiten: kompaktes, teilweise versenkbares Gehäuse vielfältige Einbaumöglichkeiten einfaches Be- und Entladen der Vorrichtung Spannhebel auf Werkstück optimierbar induktive oder pneumatische Positionskontrolle erhältlich Standardzylinder und Sonderzylinder erhältlich Einsatzbedingungen: Hydraulische Hebelspannzylinder arbeiten doppelt wirkend. Dadurch sind eindeutige Schließ- und Öffnungszeiten gegeben. Zur Druckölversorgung können wahlweise G1/8- bzw. G1/4-Gewindeanschlüsse oder O-Ring-Flanschanschlüsse genutzt werden.
