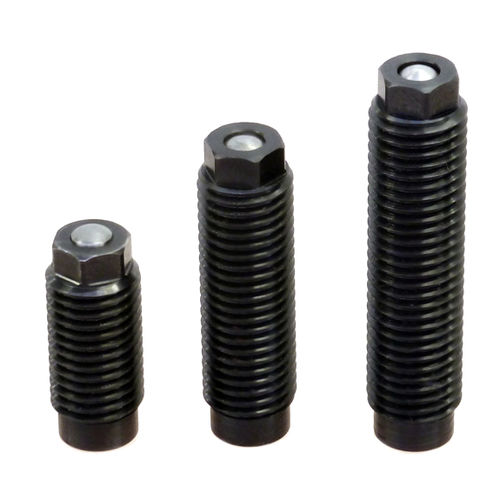

Kolben-Zylinder 210-4

einfachwirkendBefestigungEinschraub

Mini-Einschraubzylinder Diese einfach wirkenden Einschraubzylinder eignen sich aufgrund ihrer kleinformatigen Bauweise ideal zum Spannen kleiner Werkstücke. Bei einem geringen Zylinderabstand schon ab 15 mm, lassen sich die Einschraubzylinder platzsparend in Mehrfachspanneinrichtungen einschrauben. Die Druckölversorgung erfolgt über gebohrte Kanäle. Mithilfe des mitgelieferten Kantseals wird der Zylinder gegen den Boden in der Gewindebohrung abgedichtet. Werkstücktoleranzen von über 20 mm lassen sich mithilfe einer Dichtmutter (Zubehör) ausgleichen. Die Dichtmutter erlaubt eine stufenlose Verstellung der Einschraubtiefe des Zylinders, wobei sie den Zylinder an der Oberkannte der Gewindebohrung gegen Leckage abdichtet. Besonderheiten: ideal zum Spannen von kleinen Werkstücken platzsparende Einbaumöglichkeiten stufenlos verstellbare Einschraubtiefen leitungslose Druckölversorgung über gebohrte Kanäle Standardzylinder und Sondervarianten erhältlich Wichtige Hinweise: Der Einschraubzylinder mit Federrückstellung ist im entspannten und eingefahrenen Zustand nicht belastbar. Schützen Sie die Zylinder vor direkter Einwirkung von aggressiven Schneid- und Kühlmitteln. Allgemeine Betriebsbedingungen und andere Angaben finden Sie im Katalog oder im Internet auf der Seite: „Empfehlungen & Kenngrößen“ Betriebsdruck: pmin. 5 bar, pmax. 500 bar Wirkungsweise: einfach wirkend, mit Federrückstellung Kolben Ø: 8 mm Hub: 5, 10 oder 16 mm Spannkraft: von 0,5 kN bei 100 bar, bis 2,5 kN bei 500 bar Ölbedarf: 0,5 cm³/10 mm Hub Ölanschluss: gebohrte Kanäle Dichtung: NBR -10°C bis zu +80°C
